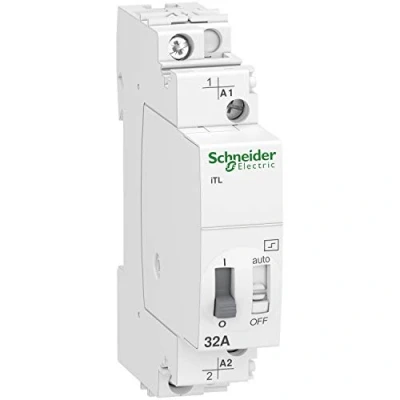

Schneider Electric ITL Impulsschakelaar - 1P - 32A - A9C30831

Dit Acti9 iTL impulsrelais is een modulair, 1-polig apparaat met 1 normaal open contact voor verlichtingscircuits. Het combineert een impulsgestuurde werking met een robuuste elektronicabouw en is DIN-rail montagebaar. Het afsluiten van de pool gebeurt door een impuls op de spoel, waardoor twee stabiele mechanische posities ontstaan: bij de volgende impuls wordt de paal weer geopend. Het ontwerp maakt bediening mogelijk via meerdere drukknoppen, zonder energiestroomverbruik tussen impulsen. Het apparaat is geschikt voor diverse verlichtingstypen, waaronder gloeilampen, laagspanningshalogeen, fluorescentie- en ontladingslampen.

Deze impulsrelais biedt ruime bedienings- en spanningsopties. De nominale belastingstroom bedraagt 32 A. De bedrijfsspanning ligt tussen 24 VAC en 250 VAC, terwijl de regelspanning kan bestaan uit 230–240 VAC of 110 VDC. Het apparaat heeft een hoge isolatiewaarde (Ui 440 VAC) en kan schokgolven (Uimp) tot 6 kV weerstaan. Het werkt op 50 Hz of 60 Hz en heeft een overspanningscategorie IV. De omgevings- en montagemogelijkheden maken het geschikt voor industriële omgevingen: het heeft een IP-classificatie die afhangt van de behuizing (IP20/IP40), is bestendig tegen vervuilinggraad 3 en kan binnen- en buitenomstandigheden aan. De afmetingen zijn ongeveer 18 mm (b) × 84 mm (h) × 60 mm (d). Het product voldoet aan relevante normen IEC/EN 60669-1 en IEC/EN 60669-2-2.

Kenmerken

• 1P impulsrelais met 1 normaal OPEN contact
• Din-rail montagebaar
• Belasting 32 A, 24–250 VAC of 230–240 VAC/110 VDC regelspanning
• Aktivering door impuls op spoel, twee stabiele posities
• Geen continu energieverbruik tussen impulsen
• Endurance: 50.000 cycli AC-21, 20.000 cycli AC-22

Technische specificaties

• Voor verlichtingscircuits met meerdere typen lampen
• Spoelbesturing en schakelcarakteristieken geschikt voor 50/60 Hz
• Bedrijfstemperatuur: -20°C tot 50°C; opslag -40°C tot 70°C
• Beschermingsgraad en vervuilingsgraad variëren op basis van behuizing
• Voldoet aan IEC/EN 60669-1 en IEC/EN 60669-2-2-norm
