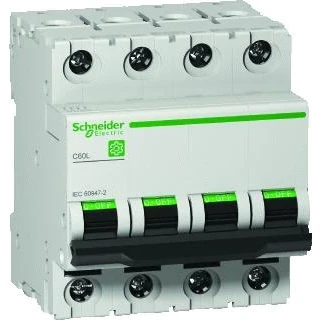

Schneider Electric Multi9 C60L Installatieautomaat - 4P - In=16A C-karakteristiek - M9F17416

De Schneider Electric Multi9 C60L/C16 behoort tot een vierpolige installatieautomaat (MCB) met C-karakteristiek, ontworpen voor de betrouwbare bescherming van driefasige installaties met nulgeleider. Deze 4P+N automatiseert beveiliging tegen overbelasting en kortsluiting en biedt een hoog kortsluitafschakelvermogen tot 25 kA volgens EN/IEC 60947-2. De nominale spanning is 400V, met een Ui van 500V en een Uimp van 6 kV. Met een compacte behuizing en DIN-railmontage is hij geschikt voor verdeelinrichtingen, machinebouw en panelenbouw. De behuizing is lichtgrijs (RAL7035) en het apparaat heeft een breedte van 72 mm (8 modules van 9 mm), met afmetingen 72 × 81 × 72 mm en een gewicht van circa 0,48 kg. De klemmen hebben een IP20-beschermingsgraad, en de bedrijfs- en bewaartemperaturen bedragen −30°C tot +70°C en −40°C tot +80°C respectievelijk. De automatisering voldoet aan EN/IEC 60947-2, CE en RoHS, en is geschikt voor spanningsloze montage door een gecertificeerde installateur.

Kenmerken

• 4-polen (4P+N) met gezamenlijke inschakeling
• Nominale stroom 16A
• C-uitschakelcurve
• Kortsluitafschakelvermogen 25 kA
• Nominale spanning 400V~ (50/60 Hz)

Technische specificaties

• Ui 500V, Uimp 6 kV
• Afmetingen 72×81×72 mm (b×h×d)
• Breedte 72 mm (8×9 mm)
• Gewicht 0,48 kg
• IP20 in behuizing
• Bedrijfstemperatuur −30°C tot +70°C, bewaartemperatuur −40°C tot +80°C

Toepassing en montage

• Geschikt voor 3-fase installaties met nulgeleider
• DIN-rail montage
• Geschikt voor machinebouw, paneelbouw en OEM-toepassingen
• Voldoet aan EN/IEC 60947-2, CE, RoHS

Montage uitsluitend spanningsloos en door een gecertificeerde installateur; zorg voor geleiders passend bij de nominale stroom van 16A; controleer na montage de juiste aansluiting van fasen en nul.
