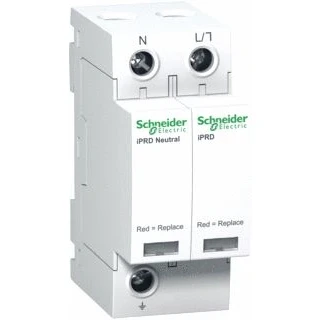

Schneider electric netoverspanningsbeveiliging a9l08501

Deze Acti9 iPRD8r overspanningsbeveiliging beschermt 1P+N installaties. Hiermee kunnen beschadigde cartridges snel worden vervangen. De maximale ontlaadstroom van de Imax is 8 kA. De nominale ontlaadstroom van de In is 2,5 kA. De iPRD8r garandeert de secundaire bescherming van belastingen die moeten worden beschermd en wordt met de inkomende overspanningsafleiders in een cascade geplaatst. Deze overspanningsbeveiliging is vereist wanneer de te beveiligen lasten op een afstand van meer dan 10 m van de binnenkomende overspanningsbeveiliging liggen. De overspanningsafleiders met r-indicatie hebben de informatie Cartridge to be replace op afstand overgedragen. De maximale continue bedrijfsspanning van Uc in de gemeenschappelijke modus is 260 VAC tussen neutraal en aarding en is 350 VAC tussen fase en aarding. De maximale continue bedrijfsspanning van Uc in differentieele modus (tussen fase en neutraal) is 350 VAC. Het Up-spanningsbeveiligingsniveau in gemeenschappelijke modus is 1,4 kV tussen neutraal en aarding in type 2 en 1,1 kV tussen neutraal en aarding in type 3. Het niveau van de opwaartse spanningsbeveiliging in differentieele modus (tussen fase en neutraal) is 1 kV in type 2 en 1,1 kV in type 3. De Ue nominale operationele spanning is 230VAC +/- 10%. De kleur van het product is wit (RAL9003). De afmetingen zijn (B) 36mm x (H) 85mm x (D) 69mm. Het gewicht is 215g. De beschermingsgraad is IP20 en IP40 in modulaire behuizing. De bedrijfstemperatuur is -25C tot 60C. De bewaartemperatuur is -40C tot 85C. Dit product voldoet aan de normen EN 61643-11 en IEC 61643-11.
