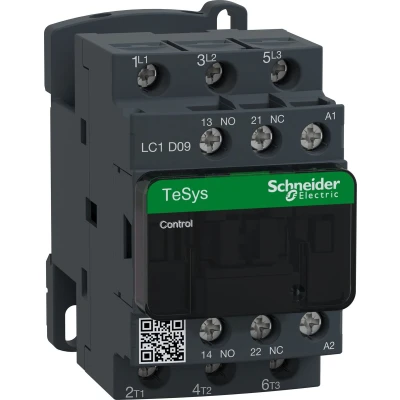

Schneider Electric Schakelaar 3-pols 9A 48V AC Relais LC1D09E7

TeSys D contactor met 3 polen (3NO) voor motorbesturing tot 9A/690V AC-3, uitgevoerd met een 48V AC spoel en ingebouwde hulpcontacten. Deze behuizing biedt 1NO + 1NC hulpcontact en verbinding via schroefklemmen. De compacte uitvoering heeft een breedte van 45 mm en kan zowel op een DIN-rail als via schroefmontage bevestigd worden. De contactor is ontworpen voor betrouwbaarheid onder veeleisende toepassingen, met operationele snelheden tot 3600 cycli per uur en een omgevingstemperatuur tot 60 °C. Hij is multi-standaard gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine) en draagt het Green Premium ecolabel (RoHS/REACH).

Veilige en duurzame stroomverbindingen zijn gegarandeerd door Everlink en veerklemmen. De TeSys D is geschikt voor veiligheidstoepassingen dankzij mechanisch gekoppelde contacten en spiegelcontacten. Extra hulpcontacten bestaan uit 1 sluiter en 1 opener, wat de inzet in diverse schakelscenario’s vergemakkelt. De installatie is snel en eenvoudig, terwijl certificeringen volgens verschillende internationale normen de betrouwbaarheid onderstreepen.

Kenmerken

• Driepolige NO-contactor voor motoren tot 9A/690V AC-3
• Spoel: 48V AC 50/60 Hz
• 1NO + 1NC hulpcontacten
• Aansluiting via schroefklemmen
• 45 mm brede, compacte behuizing; DIN-rail of schroefmontage
• Green Premium RoHS/REACH en meerdere certificeringen

Gebruik

1. Bevestig de contactor op DIN-rail of met schroeven.
2. Sluit de hoofdleiding aan via de schroefklemmen.
3. Verbind de spoel met 48V AC 50/60 Hz.
4. Controleer de hulpcontacten (1NO + 1NC) en de mechanische koppeling.
