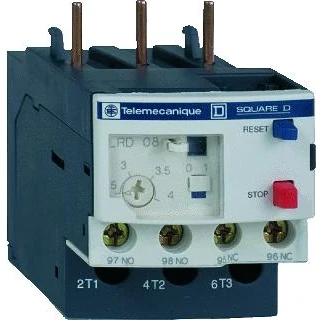

SCHNEIDER ELECTRIC TESYS LRD THERMISCH OVERBELASTINGRELAIS 4 6A KLASSE 10A LUGS

Motorbeveiligingsrelais Schneider LRD10 – 4–6 A beschrijving Het Schneider LRD10 motorbeveiligingsrelais biedt betrouwbare bescherming voor motoren met een werkstroom tussen 4 en 6 ampère. Het relais bewaakt continu de elektrische belasting en onderbreekt de voeding bij overbelasting, kortsluiting of fase-uitval. Door deze beschermingsfuncties verlengt het de levensduur van de motor en helpt het ongeplande stilstand en dure reparaties te voorkomen. Het compacte ontwerp en de eenvoudige instelmogelijkheden maken het ideaal voor uiteenlopende industriële toepassingen zoals productielijnen, pompsystemen en energieopwekking. kenmerken * Type: thermisch motorbeveiligingsrelais * Model: LRD10 * Instelbaar stroomgebied: 4 – 6 A * Beveiliging: overbelasting, kortsluiting, fase-uitval * Resetfunctie: handmatig of automatisch * Montage: direct op TeSys D contactors (LC1D-serie) * Nominale spanning: tot 690 V AC * Bedrijfsfrequentie: 50/60 Hz * Conform normen: IEC 60947-4-1, CE, RoHS * Gebruikstemperatuur: –20 °C tot +60 °C voordelen * Betrouwbare bescherming tegen thermische overbelasting en fase-uitval * Eenvoudig instelbare stroomwaarde via nauwkeurige draaiknop * Lange levensduur en hoge bedrijfszekerheid in industriële omgevingen * Compatibel met Schneider LC1D-contactors voor snelle integratie * Compact formaat – ideaal voor beperkte paneelruimte technische specificaties * Type: Thermisch motorbeveiligingsrelais * Model: LRD10 * Instelbereik: 4 – 6 A * Nominale spanning: Tot 690 V AC * Resetfunctie: Handmatig / automatisch * Montage: Direct op LC1D-contactoren * Beveiliging: Overbelasting, kortsluiting, fase-uitval * Normen: IEC 60947-4-1, CE, RoHS toepassing Dit relais is ontworpen voor industriële installaties waarin motoren continu of cyclisch worden belast. Het wordt veel gebruikt in pompen, transportbanden, ventilatoren, compressoren en andere toepassingen waar een constante motorbescherming vereist is. Het apparaat voorkomt effectief uitval door thermische overbelasting en zorgt voor bedrijfszekerheid. installatie Monteer het relais rechtstreeks op een compatibele Schneider LC1D-contactor of op een aparte montageplaat. Stel het stroomniveau nauwkeurig in tussen 4 en 6 ampère met de regelknop. Controleer de correcte werking van de reset- en beveiligingsfuncties voor ingebruikname. waarom kiezen voor Schneider LRD10? De Schneider LRD10 combineert hoge betrouwbaarheid, eenvoudige installatie en duurzame bescherming voor motoren binnen het 4–6 A-bereik. Het is een beproefde oplossing voor industriële toepassingen waar veiligheid en continuïteit essentieel zijn.

SCHNEIDER ELECTRIC TESYS LRD THERMISCH OVERBELASTINGRELAIS 4-6A KLASSE 10A LUGS LRD106 TeSys - LRD -Thermisch overbelastingrelais - 6A/690V - Thermisch instelbereik 4-6A - Klasse 10A - Voor bescherming van 3-fasige motoren: 2.2kW@400V. Differentieel apparaat met fasefout (verlies). Hij biedt een thermische afstelschijf, een handmatige automatische reset-selector, een testselector voor simulatie van een uitschakel-, reset- en stopknop, een vlaggenindicator en 2 hulpcontacten 1NO+1NC voor foutsignalering. De instellingen worden beschermd door een transparante afdekking die kan worden vergrendeld. Aansluiting met schroefklemmen, deze kan rechtstreeks worden aangesloten op de onderste contactklemmen van 3-polige LC1D09-D38-contactoren. Montage op DIN-rail of schroefbevestiging, gescheiden van de contactor, met gebruik van een klemmenblok LAD7B106 (afzonderlijk te bestellen). Multi-standaarden gecertificeerd (IEC, UL, CSA, CCC, EAC, ATEX, Marine), Green Premium-compatibel (RoHs/Reach).
