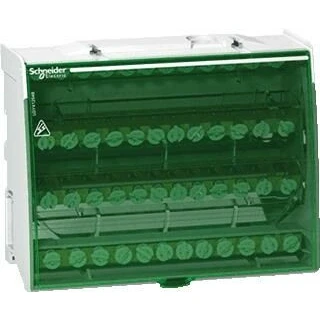

Schneider inbouwunit LGY412548 125A 4P

SCHNEIDER ELECTRIC LINERGY DS VERDEELBLOK 4P 125A 4X12 AANSLUITINGEN DIN-RAIL BEVESTIGING LGY412548 Deze Linergy DS verdeelblokken kunnen op een standaard DIN-rail of op een montageplaat worden gemonteerd. Dit product is bestemd voor 4P installaties. Het aantal polen is 1. De totale aansluitcapaciteit is 48 gaten (4x12). De Ie nominale operationele stroom is 125A. De nominale piekweerstandstroom is Ipk/60ms is 18kA, Ipk/6ms is 26kA. De Icw korte duurstroom volgens IEC/EN 60947-7-1 is 4,2 kA ms/1s. De breedte in het aantal 9mm modules is 14. De aansluitcapaciteit is 1 x 9mm diameter, 7 x 0,5mm diameter of 4 x 6,5mm diameter. De nominale isolatiespanning (Ui) is 500V AC en de nomale impulsspanning (Uimp) is 8kV. De Ue nominale bedrijfsspanning is 230V AC (Ph/N) of 440V AC (Ph/Ph). De bedrijfsfrequentie is 50Hz of 60Hz. De vervuilingsgraad is 3. De overspanningscategorie is III. Volgens de IEC/EN 60947-1 norm is de Dielectic-weerstand 2500VAC. De afmetingen zijn 100mm (H) x 126mm (B) x 50,5mm (D). Het gewicht is 390g. De bedrijfstemperatuur is -25C tot + 55C. Het voldoet aan de IEC/EN 60947-7-1 en IEC/EN 61439-1 2 normen.

Klemmenblok Lynergy Prisma G, 4-polig, nominale stroom 125A, bedrijfsspanning 230V AC (fase/nulkabel) / 440V AC (fase/fase), isolatiespanning (Ui) 500V AC, totale aansluitcapaciteit: 4 x 12 stuks. Verdeelblok dat op een standaard DIN-rail of montageplaat kan worden gemonteerd, waardoor de spanningstoevoer voor hoofdaansluitingen wordt vereenvoudigd. Aansluitingen en aftakkingen worden aangesloten op schroefklemmen die zowel starre als flexibele kabels met adereindhulzen kunnen accepteren. Compatibel met schakelkasten van de series Prisma G en P, Pragma, Mini Pragma en Resbo. Optioneel: extra klemmenstrook voor de nulkabel voor het 4-polige verdeelblok. Het klemmenblok Lynergy voldoet aan de volgende normen: IEC/EN 60947-7-1, IEC/EN 61439-1 en -2.
