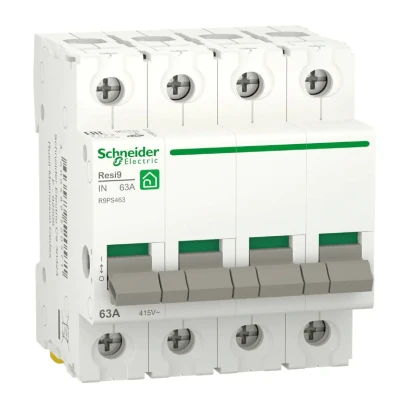

Schneider Electric Resi9 Hoofdschakelaar R9PS463 63A 4P

De Resi9 R9PS463 is een 4-polige lastscheider voor driefasige installaties (3 fasen + nul) met een nominale stroom van 63A en een voorwaardelijke kortsluitstroom tot 6kA. De hoofdschakelaar ondersteunt een nominale spanning tot 415V AC en is geschikt voor montage op DIN-rail in modulaire behuizingen. De behuizing heeft een breedte van ongeveer 72 mm (8 modules van 9 mm) en meet ongeveer 72 × 81 × 70,5 mm. Het product behoort tot de Resi9-serie en wordt toegepast als hoofdschakelaar in 3-fase groepenkasten voor woningbouw en lichte utiliteit, bij nieuwbouw, uitbreiding of vervanging waar hoofdschakeling vereist is. Deze 4-polige schakelaar biedt een compact, modulair ontwerp voor snelle integratie en heeft een optionele tuimelaargreep voor bediening.

Technische specificaties

• 4-polig (3L+N)
• Nominale stroom: 63A
• Voorwaardelijke kortsluitstroom (Inc): 6kA
• Nominale spanning: tot 415V AC
• Montage: DIN-rail, modulaire behuizing
• Breedte: ≈72mm (≈8 modules van 9mm)
• Afmetingen (b×h×d): ≈72×81×70,5mm
• Gewicht: 309g
• Kleur: wit (RAL9003)
• Bedrijfstemperatuur: −25°C tot 60°C
• Bewaartemperatuur: −40°C tot 85°C
• Beschermingsgraad: IP20/IP40 (modulaire behuizingen)
• Ui nominale isolatiespanning: 500 VAC
• Uimp toegekende schokgolfspanning: 6 kV
• Bedrijfstroomfrequentie: 50/60 Hz
• Montage op DIN-rail
• Elektrische levensduur: tot 10000 cycli
• Mechanische levensduur: tot 50000 cycli
• IEC-norm: EN/IEC 60669-2-4

Toepassing

Hoofdschakelaar in 3-fase groepenkasten voor woningbouw en lichte utiliteit, bedoeld voor regeling (openen en sluiten van circuits onder belasting) en loskoppelen van circuits onder bescherming tegen overbelasting en kortsluiting.

Werk altijd spanningsloos en laat montage uitvoeren door een bevoegd installateur. Controleer na plaatsing klemvastheid en correcte fase- en nul-aansluitingen. Verifieer een degelijke vergrendeling op de DIN-rail.
