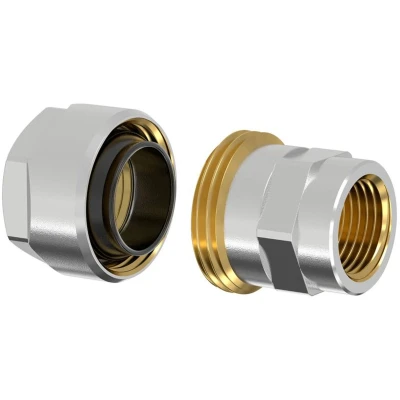

SIMPLEX Adapter PLUS F13092 met G3/4 inch vrouwelijke aansluiting voor 3/4 stalen buis

Etim Groep: Fittings, flenzen en koppelingen voor buizen Etim Klasse: Fitting met 2 aansluitingen Merk: FLAMCO Producttype: Stalen pijpadapters Materiaal van de aansluiting 1: Messing Materiaalkwaliteit aansluiting 1: CuZn40Pb2 (CW617N) Oppervlaktebescherming aansluiting 1: vernikkeld Oppervlaktebehandeling aansluiting 1: onbehandeld Materiaal van aansluiting 2: Messing Materiaalkwaliteit aansluiting 2: CuZn40Pb2 (CW617N) Oppervlaktebescherming Aansluiting 2: vernikkeld Oppervlaktebehandeling aansluiting 2: onbehandeld Vorm: recht Uitvoering: 2-delig Reducerend: Nee Excentrisch: Nee Systeemgebonden: Nee Nominale diameter aansluiting 1: 3/4 inch (20) Aansluiting 1: Binnendraad cilindrisch (BSPP) Contourcode verbinding 1: overige Nominale diameter aansluiting 2: 3/4 inch (20) Buitenste buisdiameter aansluiting 2: 27.3 Millimeter Aansluiting 2: Klemring Contourcode verbinding 2: overige Hoofdkleur Fitting: overige Normflens: overige Drukklasse flens: PN 10 Materiaal afdichting: Ethyleen-propyleen-dieen-rubber (EPDM) Met stootnokken: Ja Lengte: 53 Millimeter Sleutelwijdte: 36 millimeter Sleutelwijdte wartelmoer: 36 millimeter Mediumtemperatuur (duurzaam gebruik): 0 - 110 °C Max. werkdruk bij 20 °C: 10 Bar Max. bedrijfsdruk bij max. mediumtemperatuur: 10 Bar Met thermische isolatie: Nee Ringstijfheidsklasse: overige Met afdichtingsmateriaal: Ja Gesloten: Nee Met verbindingsindicator: Nee Met aftapkraan: Nee Met ontluchter: Nee FM-keuring: Nee LPCB-keuring: Nee Aanhaalmoment: 60 - 60 Nm ULC-kwaliteitskenmerk: Nee UL-test: Nee DIN-CERTCO-certificaat: Nee VdS-gekeurd: Nee Met TÜV-goedkeuring: Nee DVGW-keurmerk voor gas: Nee DVGW-zegel voor water: Ja Gecertificeerd volgens NF 545: Nee KIWA-keurmerk: Nee Gastec QA-keuring: Nee KOMO-keurmerk: Nee Typegoedkeuring conform BBR/EKS: Nee Voorganger: F10475 Model: Simplex Zwartstalen adapter PLUS met binnendraad Aansluiting C: G 3 ⁄ 4 " V Aansluiting D (voor buis): 3 ⁄ 4 " Afmetingen [mm] A: 53 Afmetingen [mm] B: 43,5 Afmetingen [mm] E: 31 Afmetingen [mm] F (SW): 36 Afmetingen [mm] G (SW): 36 Afmetingen [mm] H: 14,6 Max. bedrijfstemperatuur: 110 °C continue temperatuur, 130 °C kortstondig Max. bedrijfsdruk: 10 bar Bedrijfsmedium: Verwarmingswater volgens VDI 2035, Drinkwater* volgens Drinkwaterverordening, Water met max. 50% propyleenglycol (* DVGW-certificaat als klemverbinding van messing voor buizen van gegalvaniseerd staal conform DIN EN 10255 en DIN EN 10240 voor het koudwaterbereik, registratienr. DW-8511CR0167) Nominaal drukbereik: PN 16 Bruikbare buistypes EN 10255 M - middelzware draadbuizen (medium) EN 10255 H - zware draadbuizen (heavy) Materialen Afdichting: EPDM (volgens DVGW voor drinkwater toegelaten) Moer, nippel, borgring, klemring: messing (conform UBA-aanbeveling f. drinkwaterhygiënisch geschikte werkstoffen) Draadring: roestvrij staal (volgens UBA-aanbeveling voor drinkwaterhygiënisch geschikte materialen) Beschrijving Hoge belastbaarheid door beproefde klemkoppelingstechnologie Montagevriendelijk In nissen te gebruiken Losmaakbaar systeem Herbruikbaar Inbouwgebruik Type | Aansluiting | Afmetingen [mm] | Bestelnummer C | D (voor buis) | A | B | E | F (SW) | G (SW) | H SRA IG - 1/2 x 3/8 | G 1⁄2" F | 3⁄8" | 32,0 | 34 | 27 | 24 | 13,6 | 10 | F13090 SRA IG - 1/2 x 1/2 | G 1⁄2" F | 1⁄2" | 36,5 | 31 | 27 | 30 | 13,6 | 10 | F13091 SRA IG - 3/4 x 3/4 | G 3⁄4" F | 3⁄4" | 43,5 | 31 | 36 | 36 | 14,6 | 10 | F13092 SRA IG - 1 x 1 | G 1" F | 1" | 53,0 | 30 | 46 | 46 | 17,0 | 10 | F13093 SRA IG - 1 1/4 x 1 1/4 | G 1 1⁄4" F | 1 1⁄4" | 65,0 | 33 | 55 | 55 | 19,8 | 10 | F13094
