SMA kabel Delock

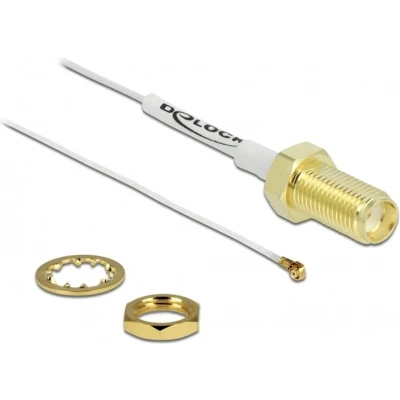

Deze adapter is ontworpen om een antenne met een SMA-connector te verbinden met een apparaat dat is uitgerust met een MHF 4- of MHF 4L-aansluiting. Dit maakt het een ideale keuze voor het verbinden van Wi-Fi antennes of GPS-antennes met compactere, draagbare apparaten zoals laptops, smartphones en tablets.

Kenmerken van de adapter

• Impedantie: 50 Ohm
• Aansluiting 1: SMA-aansluitbus
• Aansluiting 2: MHF 4-aansluitbus
• Lengte: 0,2 meter
• Micro Coax kabel met een diameter van 0,81 mm
• Geschikt voor paneelinbouw, inclusief ring en moer
• Koperen geleider voor optimale signaaloverdracht
• Afgeschermde kabel om interferentie te minimaliseren
• Vergulde contacten voor langdurige betrouwbaarheid

MHF connectoren

MHF connectoren, ook wel bekend als Hirose U.FL, W.FL, I-PEX MHF en andere aanwezige typen, zijn ontworpen voor hoge frequenties tot 6 GHz. Ze hebben het voordeel van een compacte vorm, wat ze bijzonder geschikt maakt voor gebruik in kleine apparaten waar ruimte schaars is. De MHF 4-connector heeft een hoogte van 1,2 mm en is specifiek ontwikkeld voor het aansluiten van RF-applicaties waarin een kleine connector vereist is.

Er zijn verschillende types MHF connectoren, ieder met specifieke afmetingen en compatibiliteit.

• MHF I: hoogte van 2,5 mm
• MHF II: hoogte van 2 mm
• MHF III: hoogte van 1,5 mm
• MHF IV: hoogte van 1,2 mm
• MHF IV L: hoogte van 1,4 mm

SMA connectoren

De SMA connector is een compacte, schroefbare coaxiale RF-connector met een standaardimpedantie van 50 Ohm, die reeds sinds de jaren '60 in gebruik is. Naast de standaard SMA-connectoren zijn er ook Reverse Polarity SMA connectoren, waarbij de binnenste pin van geslacht verandert. SMA connectoren zijn ontworpen voor eenmalig gebruik en zijn niet bedoeld voor frequente aan- en afkoppelingen. Het is ook belangrijk te vermelden dat SMA connectoren niet compatibel zijn met RP-SMA connectoren, hoewel er adapters beschikbaar zijn om deze aansluiting mogelijk te maken.

In totaal zijn er vier soorten SMA connectoren:

• SMA mannelijk: pin aan binnenzijde, schroefdraad aan de binnenzijde
• SMA vrouwelijk: pin-ingang aan binnenzijde, schroefdraad aan de buitenzijde
• RP-SMA mannelijk: pin-ingang aan binnenzijde, schroefdraad aan de binnenzijde
• RP-SMA vrouwelijk: pin aan binnenzijde, schroefdraad aan de buitenzijde

Deze adapter biedt een praktische en efficiënte manier om uw antenneverbindingen te optimaliseren, waardoor een goede signaaloverdracht gewaarborgd is in een verscheidenheid aan toepassingen.
