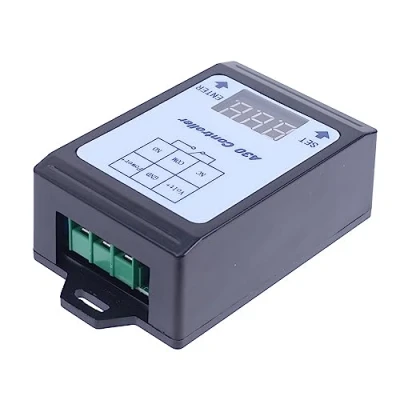

Spanningsbewakingsmodule A30 U1 DC 0 99,9 V vertragingsrelais besturingskaart voor detectie van overspanning en onderspanning besturingsrelais gelijkspanningsdetectie

1. Schermweergave van de momenteel gemeten spanningswaarde automatisch na het inschakelen. Druk op de SET-knop om in de instelmodus te gaan en het eerste bit knippert verder. De eerste parameterset is de bovenste spanningsgrenswaarde. Druk op ENTER om de eerste bitwaarde in te stellen. Het instelbereik ligt naar behoefte tussen 0 en 9. Druk nogmaals op de SET-knop om de volgende bit te selecteren en druk op ENTER-knop om de waarde te wijzigen. Druk een derde keer op de SET-knop om het laatste bit te selecteren en druk op ENTER-knop om de waarde te wijzigen. 2. Dan is de eerste parameter "bovenste grensspanningswaarde" ingesteld. Druk voor de vierde keer op de SET-knop om de volgende parameter op dezelfde manier op de onderste spanningsgrens in te stellen. Opmerking: De waarde moet onder de bovenspanningsgrens liggen. De derde parameter dient voor het instellen van de spanningscontrolewaarde. Het instelbereik ligt tussen -0,5 V en 0,5 V. De 4e Parameter bestaat uit het instellen van de waarde voor de automatische uitschakeling van het weergavescherm voor de resterende tijd. 3. Het ingestelde bereik is D-0 tot D-9, wat betekent dat het scherm na 1 tot 9 minuten uitschakelt. Opmerking: d-0 betekent dat het scherm constant ingeschakeld blijft. Met de 5e Parameter wordt de relaisactiveringsstatus ingesteld op "ON H" of "ON L". "ON H": de relaisuitgang schakelt in als de momenteel gemeten spanningswaarde boven de bovenspanningsgrens ligt. De relaisuitgang schakelt uit als de momenteel gemeten spanningswaarde onder de onderste spanningsgrens ligt. Het kan worden gebruikt in de batterijontladingsmodus. 4>ON L': de relaisuitgang schakelt in wanneer de momenteel gemeten spanningswaarde onder de onderste spanningsgrens ligt. De relaisuitgang schakelt uit als de momenteel gemeten spanningswaarde boven de bovenste spanningsgrens ligt. Dit kan worden toegepast op de laadmodus van de batterij. Schakel automatisch over naar de detectiestatus nadat de parameters zijn ingesteld en het knipperen van het scherm stopt. Klantenservice: Hartelijk dank voor je aankoop. Als je een probleem hebt, kun je altijd contact met ons opnemen. Wij beloven je binnen 24 uur bevredigende oplossingen.
