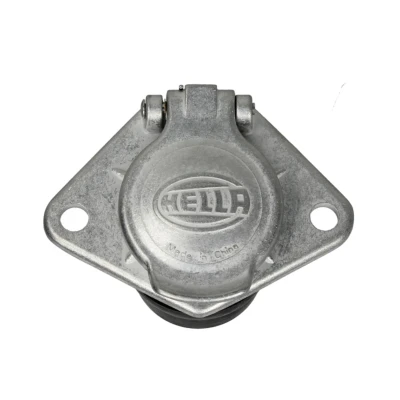

Hella Stekkerdoos 8JB 003 833-001 7-polig

Deze 7-polige stekkerdoos is bedoeld als elektrische verbinding tussen een trekkend voertuig en een fietsaanhanger. Uitvoering volgens ISO 1185 (N-type) met een metalen behuizing en een deksel. De kabeldoorvoer is geschikt voor Ø 9,5–12,5 mm en de aansluiting biedt meerdere aansluitmogelijkheden, waaronder bout- en platte stekkeraansluitingen. Vermogen- en spanningsspecificaties: 24 V, belastbaar bij 24 V 15 A met geleiders van 1,5 mm² en tot 20 A bij geleiders van 2,5 mm². Het bedrijfstemperatuurbereik loopt van -25 °C tot +75 °C. De behuizing is hoofdzakelijk zwart, met een zilveren accent. De stekkerdoos is voorzien van een deksel en een soepele montagetechniek volgens ISO 1185 (N-type). Het product is vervaardigd uit metalen componenten en is uitgevoerd met schroefverbindingen.

De verbindingen kenmerken een robuuste, industriële constructie ontworpen voor betrouwbaar gebruik onder diverse omstandigheden. Door de combinatie van 7 polen, ISO-normering en een schroefverbinding is de oplossing geschikt voor toepassingen met gemiddelde eisen en biedt het zekere aansluiting tussen voertuig en aanhanger.

Kenmerken

• 7-polig volgens ISO 1185 (N-type)
• 24 V, belastbaar tot 15 A (1,5 mm²)
• 24 V, belastbaar tot 20 A (2,5 mm²)
• Metaal uitgevoerd, met deksel
• Kabeldoorvoer Ø 9,5–12,5 mm
• Aansluitmogelijkheden: bout- en platte stekkeraansluiting

Gebruik

• Installeer de stekkerdoos in de passende behuizing of montagepunt.
• Verbind de draden via de aangewezen schroefverbindingen.
• Zorg voor correcte kabeldiameter afhankelijk van de belasting.
• Controleer op een goede afdichting en montage volgens installatievoorschriften.
