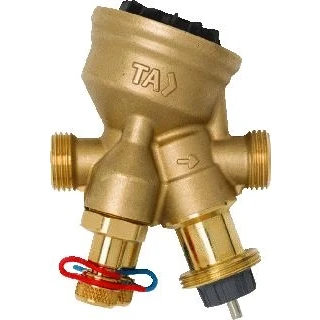

TA Compact P regel en inregelafsluiter drukgecompenseerd 3/4

Bol Partner

Drukgecompenseerde regel- en inregelafsluiter (PIBCV) De drukgecompenseerde regel- en inregelafsluiter TA-COMPACT-P verzekert u van een optimale werking en een lange levensduur. De TA-COMPACT-P is ontworpen voor regeling van eindunits in HVAC-systemen waarbij de eindunit optimaal kan functioneren, onafhankelijk van het distributiesysteem. Met TA-COMPACT-P en ons meetinstrument TA-SCOPE bent u in staat geavanceerde metingen te verrichten en diagnose te stellen. Technische beschrijving Toepassingsgebied: Verwarmings- of koelsystemen. Functies: RegelenVoorinstellen (Max. debiet)Constant houden van drukverschilMeten (ΔH, T, q)Afsluiten (voor systeemonderhoud – zie ook Lekverlies) Diameters: DN 10-32 Druktrap: PN 16 Drukverschil (ΔpV): Max. drukverschil (ΔpVmax): 400 kPa = 4 barMin. drukverschil (ΔpVmin):DN 10-20: 15 kPa = 0,15 barDN 25-32: 23 kPa = 0,23 bar(Geldt voor volledig geopende afsluiter op stand 10. Bij een lagere voorinstelling zal het benodigde drukverschil kleiner zijn. Gebruik hiervoor de HySelect software.) ΔpVmax = De maximum toegestane drukval over de afsluiter om te voldoen aan alle gestelde prestatie eisen. ΔpVmin = De minimum aanbevolen dukval over de afsluiter, voor juiste drukverschilregeling. Debietbereik: Het debiet (qmax) kan worden ingesteld tussen: DN 10: 21,5 - 120 l/hDN 15 LF: 44 - 245 l/hDN 15: 88 - 470 l/hDN 20: 210 - 1150 l/hDN 25: 370 - 2150 l/hDN 32: 800 - 3700 l/h qmax = l/h van elke instelstand en volledig geopende afsluiterkegel. LF = low flow Temperatuur: Max. werktemperatuur: 90°CMin. werktemperatuur: -10°C Media: Water of andere neutrale vloeistoffen, water met glycol (0-57%). Lifthoogte: 4 mm maximaal (i.v.m. slaglengte begrenzing). Lekverlies: Lekverlies debiet ≤ 0,01% van max. qmax (instelling 10) en juiste stromingsrichting. (Klasse IV conform EN 60534-4). Karakteristieken: Lineair, meest geschikt voor on/off regeling. Materiaal: Afsluiterhuis: AMETAL®Binnenwerk: AMETAL®Kegel: Messing CW724R (CuZn21Si3P)Spindel: Roestvrij staalSpindelafdichtingen: O-ringen van EPDMΔp inzetstuk: PPSMembraan: EPDM en HNBRVeren: Roestvrij staalO-ringen: EPDM

Bengshop

Ta Compact drukgecompenseerde regelafsluiter uitwendige buisdiameter 21.3mm (lxh) 74x110mm huis AMETAL kwaliteitsklasse AMETAL-C nom. binnendiameter DN 15 aansluitingen buitendraad gas cilindris druktrap klasse artikel PN 16 uitvoering membraan volumestroom 0.088 0.47m3/h,
