TAMS Elektronik 23 01 072 Verlichtingsombouwset Bouwpakket Universeel

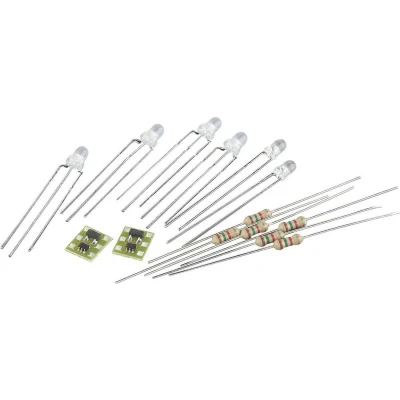

Deze verlichtingsombouwset is bedoeld om een locomotief om te bouwen naar realistischer LED-verlichting voor front- en sluitsignalen. De set bevat twee functieomvormers (FI-1) die geschikt zijn voor het aansluiten van duo-LED’s met een gemeenschappelijke kathode op de functie-uitgangen van een loc- of functiedecoder. Door middel van een tussenliggende functie-inverter wordt een directe aansluiting op de functie-uitgang voorkomen. Met deze ombouwset kan één locomotief worden uitgerust met front- en sluitverlichting: 6 gele LEDs en 4 rood-gele duo-LED’s leveren heldere signaalverlichting. De leds komen in een heldere behuizing (3 mm, 20 mcd) en worden ondersteund door zes weerstanden van 1,5 kΩ, geschikt voor digitale spanning van 18–24 V. De levering omvat de benodigde onderdelen, waardoor de installatie relatief eenvoudig is. Het product is gericht op het verkrijgen van realistische LED-verlichting voor locomotieftoepassingen, terwijl de benodigde elektronica in de set aanwezig is.

Technische specificaties

• 2 functieomvormers FI-1
• 4 rood/gele duo LED's en 2 gele LED's
• 6 weerstanden van 1,5 kΩ
• Geschikt voor gemeenschappelijke kathode (-)
• Bedoeld voor front- en sluitsignaal van locomotieven en wagons
• Toepassingsbereik: digitale spanning 18–24 V
