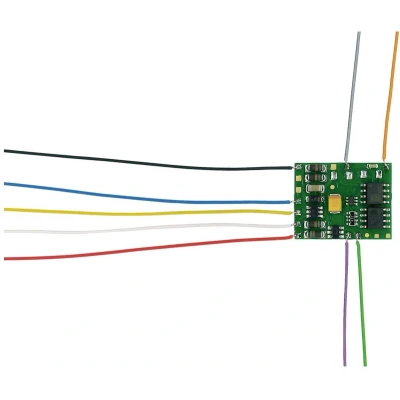

TAMS Elektronik 41 04481 01 C LD G 42.2 Locdecoder Met kabel

TAMS Elektronik 41-04481-01-C LD-G-42.2 Locdecoder Met kabel Digitaal gebruik in II-formaat: Maximaal 255 adressen 14 of 27 B rijstanden Functies F0 tot F8 (F5 tot F8 via tweede adres) Programmering: Register Digitale werking in DCC-formaat: 127 basis-adressen of 10.239 uitgebreide adressen 14, 28 of 128 rijstanden Functies F0 tot F28 Programmering: Configuratievariabelen (direct programmeren op het programmeerspoor, DCC-conform) of POM (programmeren op Main = hoofdspoor-programmering) Analoog bedrijf: Analoge installaties met gelijk- of wisselstroom-rijtransformator Automatische analoogherkenning Uitschakelbaar Aanpassing aan verschillende motortypes en locktypes: Instelling van de belastingsregelparameters (KP, KI, KD) Versterkingsfactor Definitie van een lineaire (eventueel afgeknikte) snelheidskarakteristiek door instelling van de optrek-, midden- en maximumsnelheid In de 27-/28-rijtrapsmodus: Individuele toewijzing van een motorspanning aan elk van de rijstanden Oprijkick Rangeergang Vermindering van de snelheid van alle rijstanden met ca. 50% Omschakelen naar de rangeergang met een functietoets Optrek- en remvertraging: Apart van elkaar instelbaar In- en uitschakelen met een functietoets Geautomatiseerde processen Automatisch remmen bij een onsymmetrische railspanning (ABC-methode) Automatische pendelschakeling (via ABC-procedure) Remmen bij gelijkspanning (Märklin-remtraject) Snelheidsafhankelijk in- en uitschakelen. Toepassingsvoorbeelden: In- en uitschakelen van het grootlicht of de cabineverlichting. Rangeerfunctie door toewijzing van de rangeergang en het rangeerlicht aan dezelfde functietoets Automatische ontkoppeling Constante remweg In- en uitschakelen van uitgangen door de schakelingang Automatische aanmelding via DCC-A Functieuitgangen Toewijzing van de functies aan de uitgangen met Function Mapping conform RCN-227. Elke functie (F0 tot F28, elk afzonderlijk voor vooruit- en achteruitrijden) kunnen daarbij een of meerdere uitgangen worden toegewezen. Bovendien bestaat de mogelijkheid om aan de functies een andere functie dan „UIT”-schakelaar toe te wijzen. Toewijzing van de uitgangen aan de functies: Vrij selecteerbaar Effecten van de functieuitgangen: rijrichtingsafhankelijk schakelen Rangeerlicht: Bij het omschakelen naar rangeermodus worden tegelijkertijd de rangeerloc-signalen in- en uitgeschakeld en de signalen voor normaal bedrijf uitgeschakeld. Omgekeerd schakelen: Bij stand „on” wordt de bijbehorende uitgang uit-, bij stand „off” ingeschakeld. Knipperen: Door toewijzing van de knipperfunctie aan 2 uitgangen en de functie „omgekeerd schakelen” naar een van de beide uitgangen wordt een wisselsignaal gegenereerd. De knipperfrequentie wordt afzonderlijk voor elke uitgang ingesteld. Kicken: De functieuitgangen kunnen zo worden ingesteld, dat ze eerst gedurende maximaal 12,5 seconden de volledige spanning krijgen en vervolgens worden uitgeschakeld. Toepassingsvoorbeeld: Bij sommige soorten elektrische koppelingen
