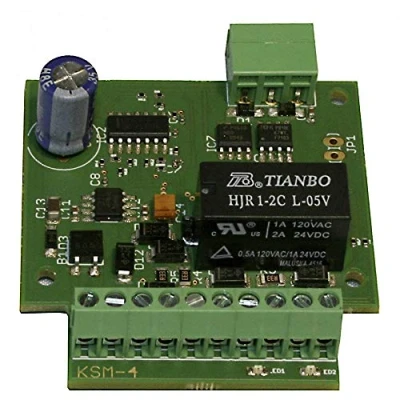

TAMS Elektronik 49 01146 01 C KSM 4 Keerlusmodule Kant en klare module

De Keerlusmodule KSM-4 regelt de polariteit binnen een keerlus afhankelijk van de stand van de wissel. Hierdoor ontstaat er geen kortsluiting bij het passeren van het scheidingspunt. Tussen de wissel en het binnenste van de keerlus bevinden zich overgangsgebieden met geïntegreerde spoorbezettingssensoren. Zodra een trein uit de keerlus een van de overgangsgebieden binnentreedt, wordt de wissel voor het verlaten van de trein omgeschakeld en past de polariteit binnen de keerlus zich aan. De wissel moet op de KSM-4 worden aangesloten en wordt automatisch schakelt bij het verlaten van de trein. De KSM-4 heeft twee schakelingangen voor aansluiting van een knop of een vergelijkbare schakeling, zodat de rijrichting binnen de keerlus voor het binnenrijden kan worden ingesteld.

Kenmerken

• Max. stroom binnen de keerlus: 3 A
• Wissels: dubbelespoelaandrijving of motorisch
• Geïntegreerde wisselbesturing
• Twee ingangen voor externe schakeling
• Automatische schakeling bij verlaten trein

Technische specificaties

• Max. schakelstroom wissel: 1 A
• Aansluitingen: twee schakelingangen
• Gewicht: 0.09700339528 pounds
• Fabrikant: TAMS Elektronik
• Inbegrepen: Keerlusmodule, Gebruiksaanwijzing
