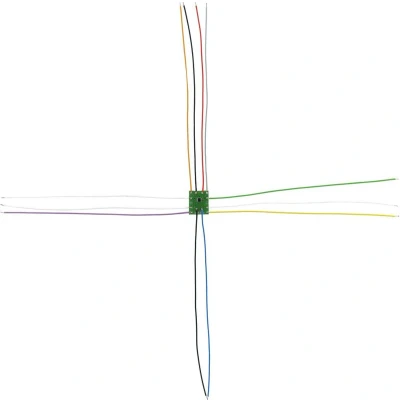

TAMS Elektronik Next18 adapter 70 01051 01 C

Bol Partner

TAMS Elektronik Next18-Adapter 70-01051-01-C Next18-adapter Alle aansluitingen van de Next18-interface zijn op soldeerpads uitgevoerd. Aansluitingen voor functieuitgangen: Het gebruik van de aansluitingen is afhankelijk van de decoder waarmee de adapter wordt gecombineerd. Met Next18-decoder zonder externe SUSI-module: 8 schakeluitgangen (F0f en F0r versterkt, AUX1 en AUX2 versterkt, AUX3 en AUX4 naar keuze versterkt of onversterkt, AUX5 en AUX6 onversterkt) met Next18-decoder met externe SUSI-module: 6 schakeluitgangen (F0f en F0r versterkt, AUX1 en AUX2 versterkt, AUX5 en AUX6 met Next18-decoder): 6 schakeluitgangen (F0f en F0r versterkt, AUX1 en AUX2 versterkt, AUX3 en AUX4 naar keuze versterkt of onversterkt). Aansluiting voor steunelco (GND, u+). Gebruik naar keuze voor: Externe steunelco (capaciteit 100 tot 470 μF, spanningsvastheid min. 25 V) of externe bufferschakeling conform RCN-530 (schakelt naar massa) SUSI-interface: overeenkomstig RCN-600 versie classic (tot 1000 mA) vanwege ruimtegebrek is de SUSI-interface niet met een male connector voor het opnemen van een kabelstekker uitgevoerd. De aansluitkabels van de SUSI-module moeten direct op de soldeerpads worden gesoldeerd. De teksten voor dit artikel zijn automatisch vertaald. Features Highlights Voor het achteraf uitrusten van voertuigen zonder Next18-interface Compact formaat Complete functionaliteit van de Next18-interface Leveromvang

Conrad

Alle aansluitingen van de Next18-interface zijn op soldeerpads uitgevoerd. Aansluitingen voor functieuitgangen:Het gebruik van de aansluitingen is afhankelijk van de decoder waarmee...
