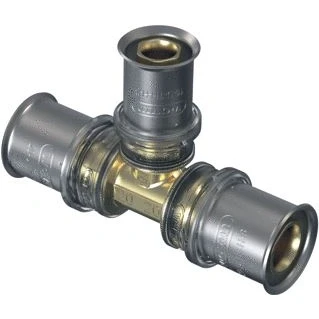

Tigris M5 T stuk 25 x 16 mm pers

Veelzijdige vertakking voor persleidingen Het Wavin Tigris M5 T-stuk 25 × 16 × 25 mm biedt een betrouwbare en lekvrije vertakking in persleidingsystemen. Met twee zijtakken Ø 25 mm en een aftakking Ø 16 mm realiseer je snel een compacte U-of Y-vertakking zonder solderen. Belangrijkste kenmerken 25 mm persaansluitingen (2×)– Directe aansluiting op Tigris M5 hoofdbuizen. 16 mm persaansluiting– Aftakking naar kleinere leiding voor kranen of vloerverwarming. PPSU-body– Polyfenyleensulfon voor uitstekende thermische en chemische bestendigheid tot +95 °C. RVS 316 persringen & EPDM O-ring– Roestvast staal voor mechanische sterkte, EPDM voor duurzame, lekvrije afdichting. Drukvast– Geschikt voor werkdrukken tot 16 bar bij 20 °C en 10 bar bij 70 °C. Toepassingen Vertakkingen in CV- en verwarmingsinstallaties Aftakken van drinkwaterleidingen voor kranen en tappunten Distributie in vloerverwarmingscircuits Renovatie en nieuwbouw in zowel residentiële als utiliteitsbouw Installatie & montage Voorbereiden Snijd elke buis (25 mm en 16 mm) haaks af en ontbraam binnen- en buitenzijde. Persringen plaatsen Schuif de RVS persringen en persmantels over de respectievelijke buiseinden. Inbrengen Steek de 25 mm buizen in beide grote zijtakken en de 16 mm buis in de aftakking tot de markering. Persen Gebruik een 25 mm persbek voor de grote zijtakken en een 16 mm persbek voor de aftakking; voer één persactie per aansluiting uit. Controleren Visueel bevestigen dat de persmarkeringen gelijk liggen met de fitting; voer een druktest uit om lekkage uit te sluiten. Met het Wavin Tigris M5 T-stuk 25 × 16 × 25 mm realiseer je snel en professioneel een duurzame, onderhoudsarme vertakking in elk persleidingsysteem.
