UITGEBREIDE USB INTERFACEKAART

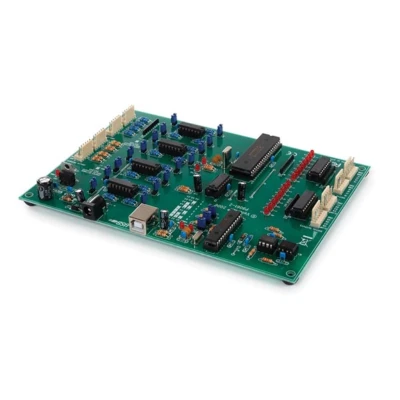

De Whadda WMI140 Mini-USB-interface is een multifunctionele computerinterfacekaart die ideaal is voor toepassingen waarin een combinatie van analoge en digitale signalen nodig is. Deze interfacekaart biedt in totaal 33 ingangen en uitgangen, inclusief 8 analoge ingangen, 8 analoge uitgangen, 8 digitale ingangen en 8 digitale uitgangen, evenals een PWM-uitgang.

Technische Specificaties

- Analoge Ingangen: De kaart beschikt over 8 analoge ingangen met een resolutie van 10 bit, waarmee signalen van 0 tot 5 of 10 VDC kunnen worden gemeten. De ingangen hebben een hoge impedantie van 20 kOhm.

- Analoge Uitgangen: Daarnaast zijn er 8 analoge uitgangen met een resolutie van 8 bit, geschikt voor output van 0 tot 5V of 10VDC, met een belasting van 47 Ohm.

- Digitale Ingangen: De interface beschikt over 8 digitale ingangen die compatibel zijn met open collector, met een verbinding naar GND voor activering. Deze ingangen zijn voorzien van een onboard indicator-LED voor visuele feedback.

- Digitale Uitgangen: Er zijn 8 digitale open collectoruitgangen die maximaal 50V en 100mA kunnen schakelen, eveneens met onboard LED-indicatie.

- PWM-uitgang: De interface heeft een 10-bits PWM-uitgang die een duty cycle van 0 tot 100% biedt, met een maximaal vermogen van 100mA en 40V, ook voorzien van LED-indicatie.

Verbinding en <a class='cat-link' href='https://bigshopper.nl/category/software/'>Software</a>

De verbinding tussen de Whadda WMI140 Mini-USB-interface en de computer verloopt via een USB-poort, waarbij de interface compatibel is met zowel USB 1.1 als 2.0. De galvanisch optische isolatie zorgt ervoor dat de computer beschermd is tegen mogelijke beschadiging. Voor het ontwikkelen van toepassingen zijn alle communicatieroutines beschikbaar in een dynamische link-bibliotheek (DLL), wat het mogelijk maakt om aangepaste Windows-toepassingen te schrijven in programmeertalen zoals Borland Delphi, Borland C++, Microsoft Visual Basic en Microsoft VC.

Fysieke Kenmerken

De interfacekaart heeft een compact ontwerp met een diepte van 4,5 cm, een hoogte van 17 cm en een breedte van 25,5 cm, met een gewicht van 450 gram. De PCB-afmetingen zijn 195 x 142 x 20 mm.

Vereisten

Minimum systeemvereisten omvatten een Pentium-klasse CPU of hoger en een vrije USB-poort (1.1 of hoger). De interface is ook geschikt voor gebruik met Microsoft Windows 2000 of Windows XP. Het stroomverbruik via de USB-poort bedraagt ongeveer 60mA, en de voeding kan worden geleverd via een adapter van 12VDC / 300mA.

Met de Whadda WMI140 Mini-USB-interface krijgt u een krachtige en veelzijdige tool voor het uitvoeren van diverse elektronische metingen en besturingen, met een gebruiksvriendelijke interface en duidelijke opbouw.
