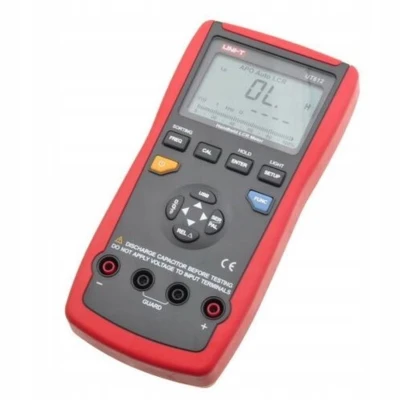

UNI T UT612 LCR meter

De UT612 van UNI-T is een LCR meter met een goede prijs/kwaliteit verhouding. Deze meter is volledig ontworpen om niet alleen accuraat de capacitiviteit, inductiviteit en weerstand, maar ook de ESR van componenten te meten. Daarmee kan de meter dan een bijbehorende kwaliteits-factor, dissipatie en fasehoek berekenen. De 612 kan deze metingen verrichten op 5 frequenties en op het dual display kunnen twee waardes tegelijkertijd aangegeven worden. Het hoofd display heeft 20.000 {{widget type="blog/widget_link" post_id="10" anchor_text="counts,"}} het secundaire 2000. Doordat de UT612 een meetvoltage gebruikt van slechts 0.6 V kunnen de metingen vaak gewoon verricht worden terwijl de componenten in de schakelingen zitten. De meter kan via USB gekoppeld worden aan een computer om data te loggen. Een beperking van deze meter t.o.v. andere (veel duurdere) LCR meters is de meetmethode - er wordt een 2 draads meting uitgevoerd en geen echte Kelvin 4 draads meting. De SMD-klemmen die beschikbaar zijn voor deze meter vind je hier. Specificaties Meetbereik en precisie Max. inductie2000 H ± (0.5% +5) Max. capaciteit20 mF ± (0.5% +5) Max. weerstand20 MΩ ± (0.3% +5) Display L / C / R / DCR / Q / D / θ / ESR Display 20.000 counts / 2.000 Test frequenties 100 Hz / 120 Hz / 1 KHz / 10 KHz / 100 KHz Display LCD (met backlight) Voeding 9V Batterij (6F22) of USB Connectiviteit USB Afmetingen 96 mm × 193 mm × 47 mm Gewicht 374 g Accessoires De UNI-T UT612 wordt geleverd met: Nette opbergkoffer CD met software SMD meetpincet Batterij Multi purpose socket USB kabel Voedingskabel DownloadsUNI-T UT612 manual (4.76 MB)Download
