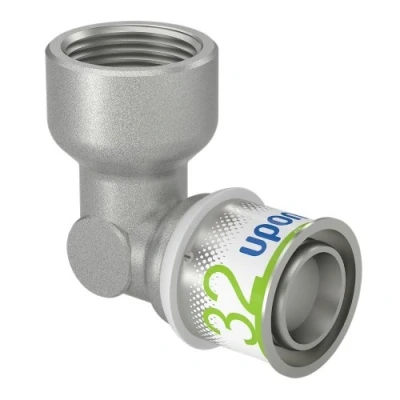

Uponor S-Press Plus Knie - 32 mm x 1 inch binnendraad

Uponor S-Press PLUS fitting met 2 aansluitingen en 1-delig knie kan worden toegepast in systemen waar een persmof met een 90° kniestuk nodig is. De aansluiting combineert messing onderdelen met corrosiebescherming en vertinde afdekking, gemaakt voor blijvende betrouwbaarheid in installaties. De uitvoering is 1-delig en voorzien van een Bochthoek van 90°. De externe buisdiameter van aansluiting 1 is 32 mm en de aansluiting is een persmof; aansluiting 2 gebruikt een binnendraad cilindrisch BSPP-G (ISO 228-1) met nominale diameter van 1" (25 mm). De contourcode is U en er is een stootnok/-rand aanwezig. De constructie ondersteunt verloop en is systeemgebonden toegepast.

Voor de specificaties geldt:

• Materiaal aansluiting 1: Messing ontzinkingsarm; oppervlaktebescherming Vertind
• Materiaal aansluiting 2: Messing ontzinkingsarm; oppervlaktebescherming Vertind
• Vorm: Knie; Uitvoering: 1-delig; Bochthoek: 90°
• Verlopend: Ja; Excentrisch: Nee; Systeemgebonden: Ja
• Aansluiting 1: Persmof; Uitwendige buisdiameter aansluiting 1: 32 mm
• Aansluiting 2: Binnendraad cilindrisch BSPP-G (ISO 228-1); Nom. diameter aansluiting 2: 1" (25)
• Lengte aansluiting 1: 49 mm; Werkende lengte aansluiting 1: 30 mm
• Lengte aansluiting 2: 54 mm; Werkende lengte aansluiting 2: 26 mm
• Max. mediumtemperatuur (continu): 70 °C; Max. werkdruk bij 20°C: 10 bar
• Met pakkingen: Nee; Afgedopt: Nee; Met aftapper: Nee
• Kiwa-keur: Ja; Gastec QA: Nee; REACH: Nee; VdS keur: Nee

Kenmerken

• Uitwendige buisdiameter 32 mm
• Aansluiting 1: persmof
• Aansluiting 2: binnendraad BSPP-G
• Messing, ontzinkingsarm, vertind
• 90° knie, 1-delig uitvoering
• Kiwa-keur aanwezig

Gebruiksgids

• Gebruik uitsluitend volgens installatievoorschriften voor S-Press PLUS systemen.
• Controleer of de aansluiting 1 correct is gemonteerd als persmof.
• Zorg voor de juiste interne afstanden volgens lengtespecificaties.
• Controleer op aanwezige stootnok/rand voor correcte positionering.
