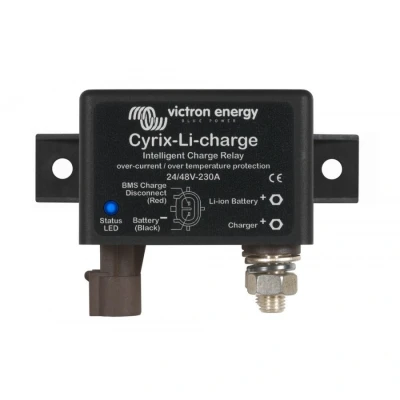

Victron Cyrix-Li-Charge Relais 12/24V-230A

Cyrix-Li-Charge is een intelligente relaismodule die als tweede beschermingslijn fungeert tijdens het laden van een LiFePO4-accu met een acculader zonder VE.Bus-verbinding. De module koppelt de acculader met een vertraging van 3 seconden als de lastontkoppeluitgang van de VE.Bus BMS hoog is en als 13,7 V (of hoger) detecteerd wordt op de acculader-aansluitklem, en 2 V of meer op de accuklem. Het apparaat blijft open als de aansluiting niet op de accu is gemaakt. De Cyrix-Li-Charge deactiveert onmiddellijk wanneer de besturingsingang vrij zwevend wordt, wat duidt op een te hoge celspanning of temperatuur. Na het laden wordt het celspanningsalarm doorgaans kort na het stoppen van het laden gereset. De Cyrix koppelt de lader na 3 seconden opnieuw. Bij twee pogingen met een 3-seconden-vertraging verschuift de vertraging naar 10 minuten. Bij een accuspanning onder 13,5 V (27 V of 54 V afhankelijk van het systeem) schakelt de Cyrix uit met een vertraging van 1 uur.

De Cyrix-Li-Charge 12/24V-230A is geschikt voor 12- en 24V-systemen en dient als extra beschermingslaag bij het laden van een LiFePO4-accu met een acculader zonder VE.Bus-connectie.

Features

• Intelligente relais voor LiFePO4-accu’s
• Tweede beschermingslinie tijdens laden
• 3 seconden wachttijd voor koppeling
• Detectie van BMS-uitschakeling en hogere celwaarden
• Herkoppeling na korte onderbreking
• Verlengde wachttijd na twee herstarts

Usage

1. De lader wordt gekoppeld na een vertraging van 3 seconden als aan de detectievoorwaarden is voldaan.
2. De lader wordt ontkoppeld bij vrije floating-ingang of bij te hoge celspanning/temperatuur.
3. Na het stoppen van het laden wordt het celspanningsalarm meestal snel gereset.
4. Na twee pogingen tot herkoppeling met 3 seconden vertraging volgt een vertraging van 10 minuten.
5. Bij accuspanning onder de grens schakelt de Cyrix uit met 1 uur vertraging.
