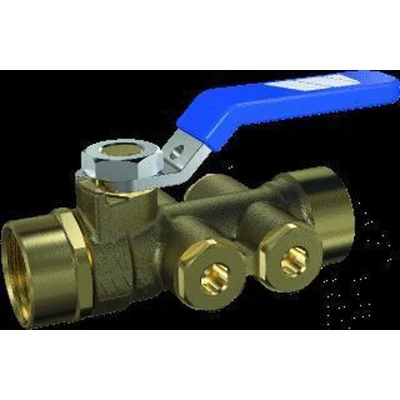

Watts terugstroombeveiliging TBE EA met hendel 3/4" bi.dr.

* Watts TBE-EA terugstroombeveiliging 3/4 inch FF – DN20 De Watts TBE-EA terugstroombeveiliging 3/4" FF beschermt het openbare drinkwaternet tegen het terugstromen van water uit de aangesloten sanitaire installatie. Deze compacte beveiligingseenheid combineert een afsluitkraan, een controleerbare EA-keerklep en een controle- en aftapaansluiting in één messing behuizing. Hierdoor zijn minder afzonderlijke appendages en leidingverbindingen nodig. De officiële fabrikantreferentie van deze DN20-uitvoering met twee 3/4"-binnendraadaansluitingen is 228020243. De TBE-EA heeft een korte inbouwlengte van 84 mm en is uitgevoerd voor een maximale werkdruk van PN10. Bescherming tegen terugstroming Terugstroming kan ontstaan wanneer: de druk in het openbare waternet plotseling daalt; onderdruk of terugheveling in de toevoerleiding ontstaat; de druk in de aangesloten installatie hoger wordt dan de toevoerdruk; een pomp of andere drukverhogende installatie water in de verkeerde richting terugduwt. De veerbelaste keerklep laat het water tijdens normaal gebruik uitsluitend in de voorgeschreven stromingsrichting door. Wanneer de stroming stopt of de druk aan de installatiezijde hoger wordt, sluit de keerklep en wordt terugstroming naar het drinkwaternet tegengegaan. De TBE-EA is een controleerbare terugstroombeveiliging van het type EA. Dit type beschermt tegen terugstroming van vloeistoffen die geen toxisch of microbiologisch gezondheidsrisico vormen, oftewel vloeistofcategorie 1 en 2. Alleen gebruiken waar een EA-beveiliging volstaat Een EA-beveiliging is niet geschikt voor iedere installatie waarin risico op terugstroming bestaat. De TBE-EA is bedoeld voor toepassingen waar op basis van de risicoanalyse en de geldende drinkwatervoorschriften uitdrukkelijk een beveiliging van het type EA is toegestaan. Een EA-beveiliging is niet voldoende voor vloeistoffen van categorie 3, 4 of 5. Bij toepassingen met chemische toevoegingen, giftige stoffen, microbiologische verontreiniging of andere gezondheidsrisico’s kan een zwaardere CA-, BA-, AA- of AB-beveiliging noodzakelijk zijn. Controleer daarom vóór plaatsing steeds: welke vloeistofcategorie achter het toestel kan ontstaan; of terugheveling, terugpersing of beide mogelijk zijn; welke beveiliging door Belgaqua of de plaatselijke watermaatschappij wordt voorgeschreven; of voor het aangesloten toestel een specifiek Belgaqua-werkblad bestaat. De fabrikant vermeldt dat de TBE-EA overal kan worden toegepast waar een EA-beveiliging vereist is. Dit betekent niet dat het toestel universeel geschikt is voor iedere vorm van terugstroomrisico. Geïntegreerde afsluitkraan Aan de toevoerzijde bevindt zich een geïntegreerde kogelkraan met hendel. Met deze afsluitkraan kan de watertoevoer naar de achterliggende installatie met een kwartslag worden geopend of gesloten. De leiding vóór het toestel hoeft daardoor niet met een afzonderlijke afsluitkraan te worden uitgerust om de EA-eenheid compleet te maken. De hendel beschikt over borgingsoogjes. Daarmee kan de kraan in de gewenste stand worden verzegeld, zodat ongewenste bediening gemakkelijker kan worden vastgesteld of verhinderd. De afsluitkraan bevindt zich aan de intredezijde. Aan de uitgangszijde is bij deze TBE-EA-uitvoering geen tweede geïntegreerde afsluitkraan aanwezig. Controleerbare EA-keerklep De ingebouwde EA-keerklep kan via de aanwezige controleaansluiting worden gecontroleerd zonder het volledige toestel uit de leiding te verwijderen. Dit maakt het mogelijk om na te gaan of de keerklep correct sluit en geen water teruglaat in de verkeerde stromingsrichting. De controle moet worden uitgevoerd volgens de geldende plaatselijke voorschriften en door een persoon die de installatie veilig kan afsluiten, drukloos maken en beoordelen. Bij een defecte, vervuilde of lekkende keerklep moet de eenheid worden gereinigd, onderhouden of vervangen. Een lekkende keerklep biedt niet langer de vereiste bescherming van het drinkwaternet. Geïntegreerde aftapper De TBE-EA is voorzien van een G 1/4"-controle- en aftapaansluiting. Via deze aansluiting kan onder meer: de druk tussen de afsluitkraan en de keerklep worden gecontroleerd; een gedeelte van het toestel worden afgetapt; de werking en lekdichtheid van de keerklep worden getest; de eenheid vóór onderhoud drukloos worden gemaakt. De passende Watts TBE-EA-aftapper met 1/4"-buitendraad en slangtule heeft fabrikantreferentie 228011325. Controleer bij het webshopartikel of deze aftapper reeds gemonteerd wordt meegeleverd. De fabrikant omschrijft de standaard TBE-EA als een uitvoering inclusief aftapper. Geen gewone bolkraan De Watts TBE-EA lijkt uiterlijk op een compacte kogelkraan, maar is meer dan alleen een afsluitkraan. De eenheid bevat: een geïntegreerde afsluitkraan aan de toevoerzijde; een controleerbare EA-keerklep; een controle- en aftapaansluiting; een bedieningshendel; borgingsoogjes voor

W TBE-EA DN020 3/4 bi x bi draad incl. aftap
