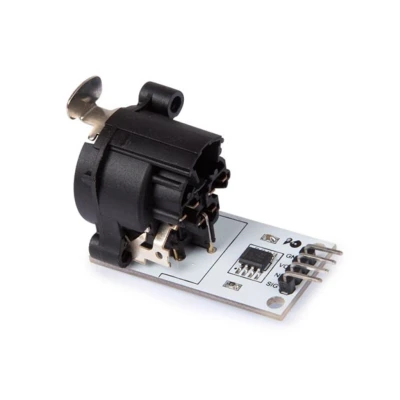

Whadda DMX512 Module Arduino 40 x 30 mm Zwart/Wit

Whadda DMX512-module voor Arduino is een add-on die de Arduino kan configureren als DMX-masterzender. De printplaat werkt rond een driverchip (MAX-485 of SN75176) en heeft een DMX-uitgang via een XLR-3-pins mannelijke connector. De voeding en signaalomzetting zorgen ervoor dat een 5 V Arduino-signaal wordt omgezet naar RS485 (-2,5 V / +2,5 V) zodat DMX-gegevens kunnen worden verzonden. De module is voorzien van compacte afmetingen en weegt ongeveer 10 gram. De geleverde onderdelen en specificaties richten zich op eenvoudige integratie in Arduino-projecten voor DMX-toepassingen. De handleiding is in het Engels opgeslagen.

Eigenschappen

• Kleur: zwart, wit
• Afmetingen: 40 x 20 x 30 mm
• Gewicht: 10 g
• DMX-uitgang: XLR 3-pins mannelijk
• Driverchip: MAX-485 of SN75176
• DMX-display: RS485-signaalconversie op 5 V

Technische specificaties

• Voeding: 5 V
• Impedantie: 100 Ω
• Pinout: Pin 1 = massa, Pin 2 = data-, Pin 3 = data+
• Specificaties werkspanning: 5 V
• Aansluitingen: DMX-aansluiting: XLR 3-polig
• Handleidingstaal: Engels
