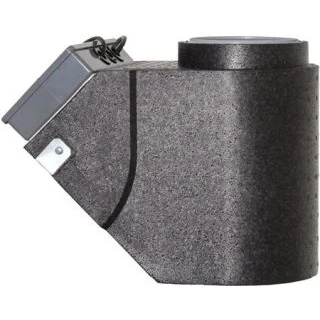

Zehnder Combiflow 499500000

CombiFlow is een innovatieve oplossing die de verbrandingslucht van uw CV-ketel combineert met de ventilatieafvoerlucht van de WHR 930 Basis uitvoering. Met deze combinatie is het mogelijk om één collectief afvoerkanaal in de schacht te gebruiken voor beide luchtstromen, wat leidt tot een efficiënte en ruimtebesparende installatie. Een deel van de ventilatieafvoerlucht wordt ingezet voor de luchttoevoer naar de CV-ketel, waardoor de algehele energie-efficiëntie van uw woning verbetert.

Veiligheid en functionaliteit

CombiFlow staat garant voor een veilige installatie met een enkel luchtaanzuigkanaal en een rookgasafvoerkanaal. Dit minimaliseert de hoeveelheid kanaalwerk die nodig is in de woning of schacht, wat het installatieproces vereenvoudigt. De productkenmerken zijn ontworpen om de samenwerking tussen de warmteterugwinunit en de CV-ketel zo veilig mogelijk te maken.

• Veilige oplossing om de warmteterugwinning (WTW) en de CV-ketel te combineren.
• Rookgasafvoer en ventilatieafvoerlucht kunnen door één kanaal worden afgevoerd.
• Voorzien van een mechanisch en elektronisch KIWA-gekeurde veiligheidsklep.
• Geschikt voor alle CV-toestellen met een geldige CV/CombiFlow-verklaring.
• Flexibel toepasbaar in verschillende situaties.
• Concentrische aansluiting tussen CV-ketel en CombiFlow-klep voor optimale prestaties.

Systeemopbouw

Een compleet systeem bestaat uit:

• WHR 930 Basis
• CombiFlow
• Concentrisch rookgasafvoermateriaal
• CV-toestel
• Collectief rookgas-/ventilatieafvoerkanaal
• Collectief luchtaanzuigkanaal

De CombiFlow werkt uitsluitend in combinatie met de warmteterugwinunit WHR 930 Basis. Voor technische specificaties en meer informatie verwijzen wij naar de productpagina van de warmteterugwinunit.

Technische specificaties

De CombiFlow is vervaardigd uit hoogwaardige kunststof en is ontworpen om luchtstromen van 100 tot 350 m³/h te verwerken. Bij de nominale luchthoeveelheid bedraagt het drukverlies tussen de 19 en 35 Pa. Deze installatie is uitgerust met een terugslagklep en biedt storingssignalering voor extra gemoedsrust.

• Aansluiting luchtafvoer: Steekeind
• Diameter luchtafvoer: 130 mm
• Afmetingen (HxBxD): 320 x 390 x 220 mm
• Aansluitspanning: 230 V
• REACH: Niet van toepassing

De CombiFlow is een betrouwbare keuze voor het combineren van warmteterugwinning en CV-systemen, waardoor een veilige en efficiënte installatie mogelijk is.
