0.2 m WLAN naar SMA aansluitkabel

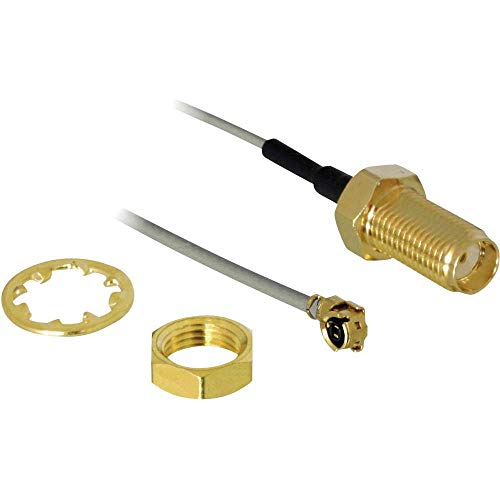

MHF I (v) - SMA (v) kabel - Micro Coax (1,13 mm) - 50 Ohm Gebruik deze adapter om een antenne met SMA connector te verbinden met een (portable) apparaat met een MHF I antenne aansluiting. Kenmerken: * 50 Ohm impedantie * Micro Coax (1,13 mm) kabel * geschikt voor (paneel)inbouw (incl. ring en moer) * koperen geleider * afgeschermde kabel * vergulde contacten MHF connector MHF connectoren, ook wel bekend als Hirose U.FL / W.FL, I-PEX MHF, AMC, HSC of UMCC connectoren, zijn kleine 50 Ohm RF-connectoren voor hoge frequenties (tot 6 GHz). Deze connectoren zijn ontwikkeld door de Hirose Electric Group, I-PEX en anderen. MHF connectoren worden veel gebruikt in situaties waar ruimte beperkt is en een zo klein mogelijke connector wenselijk is. Bijvoorbeeld in laptops, smartphones, tablets en andere kleinere systemen om de Wi-Fi antenne te verbinden. Ook wordt deze aansluiting gebruikt in (portable) apparatuur voor het verbinden van de GPS antenne. De aansluiting is niet ontwikkeld voor veelvulig aan- en loskoppelen, dit kan slechts enkele keren waarna vervanging nodig is. De in te steken connector is altijd vrouwelijk aangezien de aansluiting op apparatuur altijd mannelijk is.  Verschillende soorten MHF connectoren: * MHF I / MHF 1: hoogte = 2,5 mm / kabel: Micro Coax 0,81 mm, 1,13 mm, 1,32 mm of 1,37 mm * MHF II / MHF 2: hoogte = 2,0 mm / kabel: Micro Coax 0,81 mm of 1,13 mm * MHF III / MHF 3: hoogte= 1,5 mm / kabel: Micro Coax 0,81 mm of 1,13 mm * MHF IV / MHF 4: hoogte = 1,2 mm / kabel: Micro Coax 0,81 mm * MHF IV L / MHF 4L: hoogte = 1,4 mm / kabel: Micro Coax 1,13 mm of 1,37 mm MHF I (MHF1) connector De MHF I connector heeft een hoogte van 2,5 mm. De MHF I connector is compatibel met: * Hirose U.FL plug U.FL-LP-040 * Hirose U.FL plug U.FL-LP-068 * Hirose U.FL plug U.FL-LP-066 * Hirose U.FL plug U.FL-LP-088 * Sunridge MCBG plug MCBG#68 * Sunridge MCBG plug MCBG#59 * I-PEX P/N 20278-112R-08 / 0,81 mm Micro Coax (0-6 GHz) * I-PEX P/N 20278-112R-13 / 1,13 mm Micro Coax (0-6 GHz) * I-PEX P/N 20278-112R-32 / 1,32 mm Micro Coax (0-6 GHz) * I-PEX P/N 20278-112R-37 / 1,37 mm Micro Coax (0-6 GHz) MHF II (MHF2) connector De MHF II connector heeft een hoogte van 2 mm. De MHF II connector is compatibel met: * Hirose U.FL plug U.FL-LP(V)-040 * SunridgeMCBG2 plug MCBG2#68 * I-PEX P/N 20311-011R-08 / 0,81 mm Micro Coax (0-6 GHz) * I-PEX P/N 20311-011R-08 / 1,13 mm Micro Coax (0-5 GHz) MHF III (MHF3) connector De MHF III connector heeft een hoogte van 1,5 mm. De MHF III connector is compatibel met: * Hirose W.FL plug W.FL-LP-040 * Sunridge MCD plug MCD#60 / MCD#68 * I-PEX P/N 20367-001R / 0,81 mm Micro Coax (0-6 GHz) * I-PEX P/N 20367-001R / 1,13 mm Micro Coax (0-5 GHz) MHF IV (MHF4 / MHF 4L) connector De MHF 4 connector heeft een hoogte van 1,2 mm (MHF 4) of 1,4 mm (MHF 4L). De MHF 4 connector is compatibel met: * Murata HSC plug MHXP32 * I-PEX P/N 20448-001R-08 / 0,81 mm Micro Coax (0-6 GHz) SMA connector De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren'60 met een impedantie van 50 Ohm. Omgekeerde polariteit SMA connectoren Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne. In totaal zijn er 4 soorten SMA connectoren: * SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde) * SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde) * RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde) * RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)

Met deze kabel is het mogelijk om een WIFI antenne met SMA aansluiting aan te sluiten op een I-PEX aansluiting op bijvoorbeeld een router.Kenmerk van de WLAN naar SMA Reverse Aansluitkabel:WLAN naar SMA Aansluitkabel - Zwart,Type: RG-174U,Connector 1: RP-SMA Vrouwelijk,Connector 2: I-PEX Mannelijk,Vergulde contacten,Lengte: 0.35 Meter.

Met deze kabel kunt u uw HF (hoge frequentie)-module als WLAN-stick koppelen, om een SMA-connector te krijgen. Zo kunt u een SMA antenne op de module aansluiten om een RF signaal te verzenden en te ontvangen. -I-PEX-connector -SMA-connector met schroef -Kleur: grijs -Lengte: 20 cm

Deze aansluitkabel kunt u in een hoogfrequent-module (HF) zoals een WLAN-module steken om een SMA-aansluiting te creëren. Daarna kunt u een SMA antenne op de module aansluiten om HF-signalen te zenden...

Type: RG-174U Impedantie: 50 ohm Aansluiting 1: SMA female Aansluiting 2: I-PEX male Lengte: 0.2 meter
