0.5 m WLAN naar SMA aansluitkabel

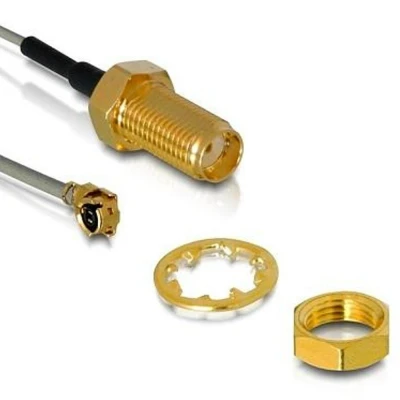

Deze kabel is een adapter die een antenne met SMA-connector kan verbinden met een ( portable ) apparaat met een MHF I antenne aansluiting. Het product is ontworpen voor een 50 Ohm impedantie en maakt gebruik van een Micro Coax kabel van 1,13 mm met afgeschermde uitvoering en vergulde contacten. De kabel is geschikt voor (paneel)inbouw en wordt geleverd met een ring en moer voor montage in een behuizing. De combinatie van kopergeleider en afscherming zorgt voor een stevige RF-verbinding en is conform de RoHS-normering. Deze kabel kan ingezet worden om Wi-Fi-, GPS- of soortgelijke antennes aan te sluiten op kleine apparaten zoals notebooks, smartphones en tablets, waarbij de aansluiting meestal beperkt is in ruimte. Tijdens installatie en gebruik moet rekening gehouden worden met mogelijk beperkte herhaalbaarheid van verbindingen.

Kenmerken

• 50 Ohm impedantie
• Micro Coax (1,13 mm) kabel
• geschikt voor (paneel)inbouw (incl. ring en moer)
• koperen geleider
• afgeschermde kabel
• vergulde contacten MHF connector

Technische specificaties

• type kabel: 20278-112R-13 (Micro Coax 1,13 mm)
• connectoren: MHF I (vrouwelijk) - SMA (vrouwelijk)
• lengte schroefdraad: 10 mm
• diameter kabel: 1,13 mm
• dempsing per meter: 3,2 dB @ 2,4 GHz
• conform: RoHS

Deze aansluiting is niet ontwikkeld voor veelvuldig aan- en loskoppelen.
