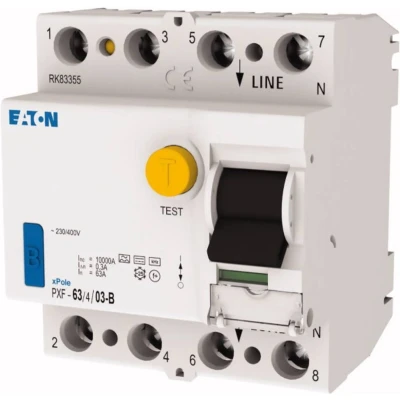

Eaton 300303 PXF 63/4/03 B Aardlekschakelaar voor AC/DC 4 polig 63 A 0.3 230 V, 400 V

Eaton 300303 PXF-63/4/03-B Aardlekschakelaar Aardlekschakelaar voor AC/DC B 4-polig 63 A 0.3 A 230 V, 400 V Kenmerken serie PXF-B en PXF-S/B: C ontour- en railcontactcompatibel met andere apparaten uit de P-serie. Dubbel comfortcontact lift/klem boven en onder. Vrije contactruimte ondanks gemonteerde rails. Universele triggersignaalschakelaar achteraf te monteren. Hulpschakelaar Z-HK achteraf te monteren. Contactstandindicatie rood - groen. Vertraagde types geschikt voor gebruik met in de handel verkrijgbare TL-lampen met en zonder elektronische voorschakelapparaten (30 mA-FI: 30 st. per buitengeleider). Opmerkingen: Afhankelijk van de fabrikant van voorschakelapparaten deels meer mogelijk. Symmetrische verdeling van de voorschakelapparaten over alle fasen voordelig. Let op de installatieaanwijzingen van de fabrikant van het voorschakelapparaat. De werking van de schakelaar is onafhankelijk van de plaats. De veiligheidsschakelaar is daarom in de zin van de bepalingen voor de “foutbeveiliging” en de “extra beveiliging” te gebruiken. De 4-polige schakelaar kan ook 2- of 3-polig worden gebruikt, zie aansluitvoorbeelden. Testknop “T” moet elk jaar worden ingedrukt. Hierover en over de verantwoordelijkheid moet de exploitant aantoonbaar worden geïnformeerd. Bij toepassing onder speciale omstandigheden (bouwplaatsen, laboratoria) moet de testknop eventueel vaker worden gebruikt. Hier geldt het oordeel van de betreffende verantwoordelijke persoon. Door het indrukken van testknop “T” wordt alleen de werking van de aardlekschakelaar (FI) getest. Deze test vervangt noch de aardingsweerstandsmeting (RE), noch de voorschriftmatige controle van de toestand van de aardlekschakelaar, die afzonderlijk moeten worden uitgevoerd. Types- -/B: korte tijdvertraging + piekstroomvast 3 kA, gelijk- en wisselstroomgevoelig, type B (ÖVE E 8601). Types- -/B: hoge betrouwbaarheid tegen foutieve activering. Verplicht voorgeschreven voor stroomcircuits met mogelijk persoonlijk letsel of mogelijke materiële schade in geval van foutieve activering (ÖVE/ÖNORM E 8001-1 § 12.1.6) Types- -S/B: selectief + piekstroomvast 5 kA, gelijk- en wisselstroomgevoelig, type S/B. Types- -S/B: selectieve aardlekschakelaar. Beschermt bij alle types met foutstroomvormen. Features Gelijk- en wisselstroomgevoelige aardlekschakelaar voor fout- en extra beveiliging 4-polige types ook 2-polig te gebruiken voor fotovoltaïsche/elektrische autolaadstations Nieuw precisieniveau, nauwelijks ongewenste uitschakelingen Highlights Gelijk- en wisselstroomgevoelige aardlekschakelaar Leveromvang null
