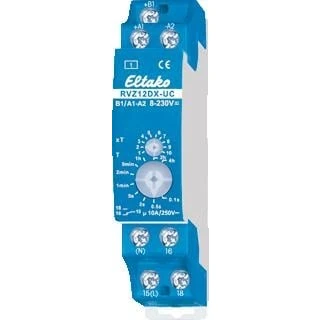

Eltako afvalvertragend tijdrelais rvz12dx uc

Eltako RVZ12DX-UC is een analoog instelbaar tijdrelais voor monofunctioneel gebruik, ontworpen voor een nominale voedingsspanning tot 230 V. Het apparaat biedt een tijdsbereik van 0,1 seconden tot 40 uur en werkt met een universale stuurspanning van 8–230 V UC, waardoor voeding en stuurspanning gelijk zijn. Dit model is identiek aan het multifunctionele tijdrelais maar heeft één functie, waardoor het een compacte oplossing biedt voor toepassingen waar enkel een tijdvertraging nodig is. Door het gebruik van een bistabiel relais is er in zowel ingeschakelde als uitgeschakelde toestand geen sprake van spoelvermogensverlies en geen opwarming, wat bijdraagt aan een laag standbyverbruik. Het standbyverbruik ligt tussen 0,02 en 0,4 watt, waardoor de draadloze of kabelgebonden bediening efficiënt kan blijven functioneren zonder onnodige energieverspilling.

De bediening is ontworpen met praktische aansluitmogelijkheden: de N-kabel kan eenvoudig op de N-klem en de L op klem 15 worden aangesloten. Na installatie is er een automatische korte synchronisatie vereist voordat het schakeldeel op het lichtnet wordt aangesloten. De lichtdiode onder de grote draaischakelaar geeft tijdens het tijdsverloop de actuele contactstand weer, waardoor je eenvoudig de voortgang kunt volgen.

Kenmerken

• Analoge instelbare tijdrelais met 0,1 s tot 40 h
• Een functie, identiek aan multifunctioneel model
• Stand-by verbruik 0,02–0,4 W
• Universale stuurspanning 8–230 V UC
• Bistabiel relais; geen spoelvermogensverlies
• N en L aansluitwijze voor eenvoudige aansluiting

Gebruik

1. Hiervoor eenvoudig de N-kabel op de klem (N) en L op 15 (L) aansluiten.
2. Wacht na de installatie de automatische korte synchronisatie af alvorens het geschakelde toestel op het lichtnet aan te sluiten.
