Eltako mf inbouw tijdrelais mfz61np mfz61dx uc

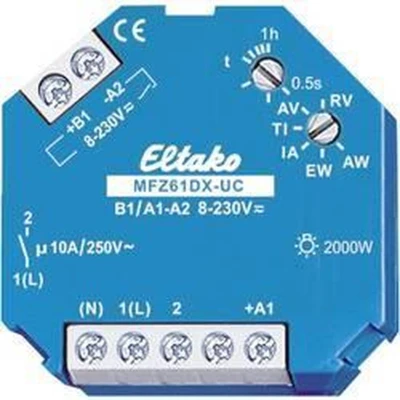

Analoog instelbaar multifunctioneel tijdrelais UC van Eltako, model MFZ61DX-UC, is bedoeld voor inbouwmontage en werkt op 230 V. Het apparaat heeft een enkel NO-contact, is potentiaalvrij en kan belastingen tot 10 A / 250 V AC schakelen, met een maximale belastingswaarde voor gloeilampen van 2000 W. Het relais biedt een breed instelbaar tijdvenster van 0,5 seconden tot 1 uur en behoudt een zeer laag standbyverbruik van 0,02 tot 0,4 watt. De behuizing meet 45 mm bij 45 mm bij 18 mm en is ontworpen voor inbouwtoepassingen. Het schakelsignaal volgt nuldoorgang, wat de levensduur van contacten en lampen kan verlengen. Door gebruik van een bistabiel relais is er bovendien geen spoelvermogensverlies of opwarming wanneer het toestel ingeschakeld is. Het apparaat heeft een universale stuurspanning van 8–230 V UC en is galvanisch geïsoleerd van de voedings- en schakelspanning 230 V. Synchronisatie na installatie is vereist alvorens aansluiting op het net.

Specificaties

• Analoog instelbaar multifunctioneel tijdrelais UC
• 1 NO-contact, potentiaalvrij
• Max. belasting: 10 A / 250 V AC
• Gloeilampenbelasting tot 2000 W
• Stand-byverbruik: 0,02–0,4 W
• Inbouwmontage, maat 45×45×18 mm
• Tijdvenster: 0,5 s – 1 h
• Zero-cross schakeling
• Universele stuurspanning 8–230 V UC
• Galvanische scheiding tussen voeding en schakelspanning
• Bistabiel relais, geen wielspolverliezen
• Synchronisatie na installatie
• Maximale belasting afhankelijk van vertragingstijd
• Volgende functies: RV, AV, TI, IA, EW, AW
• Bij toepassing bij korte tijden verlaagde maximale belasting

Beschrijving

Dit tijdrelais combineert elektronische aansturing met de prestaties van speciaalrelais en biedt een analoog instelbare, multifunctionele bediening. Door de zero-cross schakeling voor het beschermen van contacten en lampen wordt de levensduur van met name spaarlampen verlengd. Het bistabiele ontwerp zorgt voor geen spoelvermogensverlies en geen opwarming, ook in ingeschakelde toestand. Na installatie dient een automatische korte synchronisatie te worden afgewacht voordat het toestel op het lichtnet wordt aangesloten. Het apparaat is bedoeld voor inbouwtoepassingen en is galvanisch gescheiden van de voeding.
instelling en gebruik vereisen de handleiding te raadplegen voor exacte tijdsprogramma’s en functies zoals RV (terugvalvertraging), AV (reactievertraging), TI (pulsgever), IA (impulsgestuurde reactievertraging), EW (inschakelwisser) en AW (uitschakelwisser).

Wacht na de installatie de automatische korte synchronisatie af alvorens het geschakelde toestel op het lichtnet aan te sluiten.
