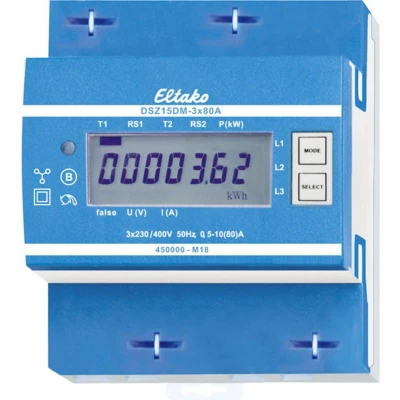

Eltako DSZ15DM 3x80A MID kWh meter 3 fasen Digitaal 80 A Conform MID: Ja 1 stuk(s)

Bol Partner

Eltako DSZ15DM-3x80A MID kWh-meter 3-fasen Digitaal 80 A Conform MID: Ja 1 stuk(s) Alleen geijkte tellers zijn volgens paragraaf 25 van de Duitse ijkwet toegelaten voor stroomberekening. Niet-naleving is een overtreding volgens paragraaf 19. M-bus-draaistroommeter. Maximale stroom 3x80 A, stand-by verlies slechts 0,5 watt per kring. Serie-inbouwapparaat voor montage op draagrail DIN-EN 60715 TH35. 4 deeleenheden = 70 mm breed, 58 mm diep. Nauwkeurigheidsklasse B (1%). Met M-bus-interface De direct metende elektriciteitsmeter meet de effectieve energie aan de hand van de stromen tussen de ingangen en uitgangen. Het eigen verbruik van maximaal 0,5 watt effectief vermogen per kring wordt niet gemeten en niet weergegeven. Er kunnen 1, 2 of 3 buitenkabels met een stroom tot 80 A worden aangesloten. De aanloopstroom bedraagt 40 mA. De N-leiding moet aanwezig zijn. Het 7-segments LC-display is ook zonder voeding twee keer binnen twee weken afleesbaar. De vermogensopbrengst wordt met een 1000 keer per kWh knipperende LED weergegeven. Standaard ook als 2-tarief-teller te gebruiken: als er 230 V spanning op de klemmen E1/E2 staat, gaat de meter over naar het tweede tarief. Rechts naast het display bevinden zich de knoppen MODE en SELECT, waarmee u overeenkomstig de gebruiksaanwijzing in het menu kunt bladeren. Eerst wordt de achtergrondverlichting ingeschakeld. Daarna is het mogelijk om de totale effectieve energie per tarief, de effectieve energie van de dagtellers RS1 of RS2, het huidige effectieve vermogen, en de spanning en de stroom per buitenkabel weer te geven. Foutmelding (false): bij ontbrekende buitenkabel of verkeerde stroomrichting worden false en de desbetreffende buitenkabel op het display weergegeven. Gegevensoverdracht M-bus: bij het uitlezen worden alle waarden in een telegram overgedragen. De volgende telegrammen worden ondersteund: initialisatie: SND_NKE, antwoord: ACK, teller uitlezen: REQ_UD2, antwoord: RSP_UD, primair adres wijzigen: SND_UD, antwoord: ACK, reset RS1: SND_UD, antwoord: ACK, slave-selectie voor het secundaire adres, antwoord: ACK. Het apparaat reageert niet op onbekende opdrachten. De overdrachtssnelheid wordt automatisch herkend. Het apparaat heeft een spanningsbewaking. In geval van spanningsverlies worden alle registers in de EEPROM opgeslagen. Wijzigen van het M-bus primaire adres: om het M-bus primaire adres te wijzigen, SELECT 3 seconden ingedrukt houden. In het volgende menu verhoogt MODE het adres met 10, SELECT verhoogt het met 1. Als het gewenste primaire adres is ingesteld, wachten tot het hoofdmenu weer verschijnt. Secundair adres: met behulp van het secundaire adres is het mogelijk om met de energiemeter te communiceren conform de norm EN13757. Het gebruik van Wild Cards is ook mogelijk. Gedetailleerde informatie in de gebruiksaanwijzing. Features Highlights Leveromvang

Conrad

Alleen geijkte tellers zijn volgens paragraaf 25 van de Duitse ijkwet toegelaten voor stroomberekening. Niet-naleving is een overtreding volgens paragraaf 19. M-bus-draaistroommeter. Maximale stroom...
