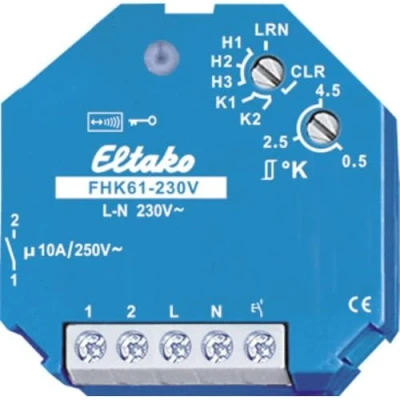

Eltako FHK61-230V Radiofreq Ontvanger Inbouw 230 V

De Eltako FHK61-230V is een draadloze inbouwschakelactor voor gebruik in muren, aangedreven door 230 V. De actuator beschikt over een potentiaalvrij NO-contact met een maximale belasting van 10 A bij 250 V AC en heeft een laag stand-by verbruik van circa 0,8 watt. De draadloze verbinding is gecodeerd en ondersteunt bidirectionele communicatie met de mogelijkheid tot repeaterfunctie; dit maakt integratie met draadloze temperatuurregelaars, sensoren en aanvullende systemen mogelijk. Bij uitval van de voedingsspanning behoudt de schakeltoestand zijn status en bij terugkeer van de voeding wordt standaard uitgeschakeld. Na installatie vindt een automatische korte synchronisatie plaats voordat het schakeldeel op het net wordt aangesloten. Het apparaat is bedoeld voor inbouwmontage en heeft afmetingen van ongeveer 45 mm lang, 45 mm breed en 33 mm diep. De module kan communiceren met raam-deurcontacten, bewegingsmelders en draadloze knoppen en kan worden uitgebreid met gecodeerde sensoren vanaf productieweek 11/14. Het apparaat kan in GFVS-software geprogrammeerd worden en ondersteunt zowel normale werking als opties als zakken of uit. De LED geeft tijdens gebruik status en draadloze commando’s weer via kort oplichten. Een bovenste draaischakelaar regelt de bedrijfsmodi.

Technische specificaties

• 230 V actuatör inbouw
• 1 NO-contact, potentiaalvrij, 10 A/250 V AC
• Stand-by verlies ~0,8 W
• Gecodeerde draadloze verbinding
• Bidirectionele communicatie en repeaterfunctie possible
• Draadloze inbouwmodule met afmetingen 45 × 45 × 33 mm

Gebruik en installatie

Inbouwmontage in de muur, met automatische korte synchronisatie na installatie alvorens het apparaat op het lichtnet aan te sluiten. Het verwarmings-koelingsrelais analyseert informatie van draadloze temperatuurregelaars of -sensoren en kan worden aangevuld met raam-deurcontacten, bewegingsmelders en draadloze knoppen. Met het potentiaalvrije werkcontact worden ventielen aangestuurd en kan een bidirectionele draadloze en/of repeaterfunctie geactiveerd worden. Het systeem kan met gecodeerde sensoren worden geïntegreerd en de draadloze signalen kunnen in de GFVS software geprogrammeerd worden. De bovenste draaischakelaar bepaalt de bedrijfsmodi en de LED geeft tijdens het gebruik draadloze commando’s weer door kort op te lichten.

Let op: wacht na installatie de automatische korte synchronisatie af alvorens het geschakelde toestel op het lichtnet aan te sluiten.
