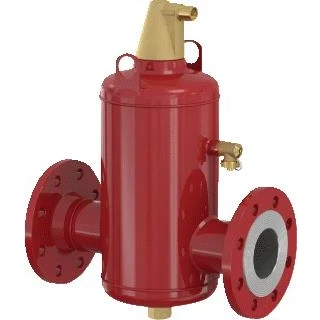

FLAMCO VENT LUCHTAFSCHEIDER 65F 4HOLES SMART

Etim Groep: Filter/afscheider Etim Klasse: Lucht-/slamscheider Productnaam: Flamcovent Smart F DN65 [4 hole] Merk: FLAMCO Producttype: Smart Air & Dirt (>=DN50) Materiaal: Staal Type afscheider: Lucht Uitvoering: horizontaal Materiaal van de behuizing: Staal Materiaalkwaliteit behuizing: overige Variabele stroomrichting: Nee Geschikt voor verwarming: Ja Geschikt voor koelen: Ja Nominale diameter: DN 65 Buitendiameter buis: 76.1 Millimeter Aansluiting: Flens Werkingsprincipe: overige Normflens: DIN Bouwlengte: 350 Millimeter Drukklasse artikel: PN 10 Met aftapkraan: Ja Oppervlaktebescherming: onbehandeld Max. mediumtemperatuur (continu bedrijf): 120 graden Celsius Doorstroomcapaciteit: 0 - 48.99 m³/h Geschikt voor open systemen: Nee Geschikt voor gesloten systemen: Ja Uitloopkraan: Nee Met verwijderbaar filter: Nee Filter terugspoelbaar: Nee Met automatische ontluchter: Ja Met koppelingen: Nee Sprongafstand ingang/uitgang: 0 millimeter Max. werkdruk: 10 Bar Met isolatie: Nee Met geïntegreerde bijvulautomaat: Nee Model: Flamcovent Smart F (10 bar) Nominale inhoud [l]: 8 Aansluiting DN: 65 Aansluiting [mm]: 76,1 Afmetingen A [mm]: 472 Afmetingen B [mm]: 350 Afmetingen C [mm]: 338 Afmetingen D [mm]: 175 K v * [m 3 /h] (ΔP = 1 bar): 140 Gewicht [kg]: 16 * Kv = Q / √ΔP Q: Debiet [m3/h] ΔP: Drukverlies over product (1 bar)Debietfactor Kv: Debiet [m3/h] dat ontstaat bij een drukval van 1 bar op het product. Dit verschilt van het maximaal toelaatbare debiet van het product.** 4-gaats flensaansluiting. Met flensaansluiting conform EN 1092-1 PN16. Maximale werkdruk: 10 bar. Modellen met een maximale bedrijfsdruk van 25 bar zijn op aanvraag verkrijgbaar. Geschikt voor installaties met een maximale doorstroomtemperatuur van 120 °C. Geschikt voor glycoloplossingen tot 50%. Goedkeuring conform EU-richtlijn drukapparatuur 2014/68/EU. Beschrijving Optimale ontluchtingssnelheid met gelijktijdige energiebesparing. Tot 60% betere prestaties in vergelijking met conventionele luchtafscheiders. Extreem lage stromingsweerstand en daardoor een lager energieverbruik. Standaard stroomsnelheid tot 3 m/s. Constante prestaties gedurende de gehele levensduur. Weinig onderhoud Type | Nominale inhoud [l] | Aansluiting | Afmetingen | Kv * [m3/h] (ΔP = 1 bar) | Gewicht [kg] | Bestelnummer DN | [mm] | A [mm] | B [mm] | C [mm] | D [mm] Flamcovent Smart 50 F | 8 | 50 | 60,3 | 472 | 350 | 175 | 93 | 14 | 1 | 31001 Flamcovent Smart 65 F | 8 | 65 | 76,1 | 472 | 350 | 175 | 140 | 16 | 1 | 31002 Flamcovent Smart 65 F ** | 8 | 65 | 76,1 | 472 | 350 | 175 | 140 | 16 | 1 | 31003 Flamcovent Smart 80 F | 25 | 80 | 88,9 | 612 | 470 | 270 | 209 | 25 | 1 | 31004 Flamcovent Smart 100 F | 25 | 100 | 114,3 | 612 | 470 | 270 | 311 | 29 | 1 | 31005 Flamcovent Smart 125 F | 59 | 125 | 139,7 | 740 | 635 | 360 | 459 | 48 | 1 | 31006 Flamcovent Smart 150 F | 60 | 150 | 168,3 | 740 | 635 | 360 | 675 | 52 | 1 | 31007 Flamcovent Smart 200 F | 123 | 200 | 219,1 | 975 | 774 | 450 | 1340 | 80 | 1 | 31008 Flamcovent Smart 250 F | 287 | 250 | 273,0 | 1290 | 990 | 600 | 1952 | 158 | 1 | 31009 Flamcovent Smart 300 F | 333 | 300 | 323,9 | 1452 | 1006 | 600 | 2830 | 184 | 1 | 31010 Flamcovent Smart 350 F | 646 | 350 | 355,6 | 1600 | 1214 | 800 | 4084 | 321 | 1 | 31011 Flamcovent Smart 400 F | 731 | 400 | 406,4 | 1770 | 1220 | 800 | 5866 | 348 | 1 | 31012 Flamcovent Smart 500 F | 1384 | 500 | 508,0 | 2096 | 1580 | 1000 | 8387 | 635 | 1 | 31013 Flamcovent Smart 600 F | 2390 | 600 | 610,0 | 2492 | 1870 | 1200 | 11939 | 963 | 1 | 31014 * Kv = Q / √ΔP Q: Debiet [m3/h] ΔP: Drukverlies over product (1 bar)Debietfactor Kv: Debiet [m3/h] dat ontstaat bij een drukval van 1 bar op het product. Dit verschilt van het maximaal toelaatbare debiet van het product.** 4-gaats flensaansluiting.

Flamco Flamcovent Smart F lucht-/vuilafscheider v cv/koeling staal uitwendige buisdiameter 76.1mm inbouwmaat 351mm aansluitmaat DN 65 soort afscheider lucht uitvoering horizontaal geschikt voor verwarming geschikt voor koeling nom. binnendiameter DN 65 flens bouwlengte 350mm,
