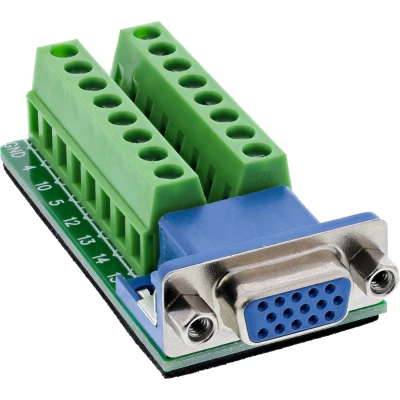

InLine klemmenblok, VGA (HD15), bus, 2-rij, schroefaansluiting

* Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 18–26 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2,5 mm. * Stabiele verbinding door schroefbevestiging: de VGA-bus (HD15) is voorzien van een bevestigingsschroefdraad (UNC #4-40) en maakt een veilige mechanische bevestiging met passende stekkers mogelijk – trillingsbestendig en duurzaam. * Veelzijdig inzetbaar in de industrie: ideaal voor signaaloverdracht op het gebied van visualisatie, testopstellingen, laboratoriumtoepassingen, besturingssystemen en prototyping. * Compacte vormgeving: met een breedte van slechts 63,8 mm kan het klemmenblok ruimtebesparend in bestaande systemen worden geïntegreerd – zelfs bij beperkte ruimte. * Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,7 A per pin garanderen een betrouwbare signaaloverdracht – zelfs bij continue belasting en in een industriële omgeving.Het InLine® VGA (HD15) aansluitblok met bus in 2-rijige uitvoering biedt een praktische oplossing voor open bedrading van analoge beeld- of besturingssignalen – bijvoorbeeld in testopstellingen, laboratoriumtoepassingen of bij prototyping. De schroefklemmen met drukplaat maken het mogelijk om enkele draden in het bereik van 18-26 AWG aan te sluiten zonder solderen of speciaal gereedschap. De bediening gebeurt met behulp van een platte schroevendraaier ≤ 2,5 mm. De VGA-bus is voorzien van een geïntegreerde bevestigingsschroefdraad (UNC #4-40), die een veilige mechanische verbinding met passende stekkers garandeert – ook bij trillingen of veelvuldige bewegingen. Het compacte ontwerp met een lengte van slechts 63,8 mm maakt een ruimtebesparende integratie mogelijk, bijvoorbeeld in behuizingen of testopstellingen. Een EVA-isolatielaag biedt extra bescherming bij montage op geleidende ondergronden. * VGA-interface: HD15, bus, 2 rijen * Aansluittechniek: schroefklem met drukplaat * Aansluitbereik: 18–26 AWG * Bediening: met platte schroevendraaier ≤ 2,5 mm * Nominale stroom: 0,7 A per pin * Max. bedrijfsspanning: 100 V tussen twee signalen * Isolatieweerstand: ≥ 10 MΩ @ 300 V DC * Bedrijfstemperatuur: –20 °C tot +105 °C * Isolatie: EVA-isolatie aan de onderzijde * Afmetingen: ca. 63,8 × 31 × 18 mm (L × B × H)

Met dit VGA (HD15) aansluitblok sluit je VGA- en andere analoge signalen snel en overzichtelijk aan via een 15-polige HD15-contactdoos. Dankzij de schroefklemmen met drukplaat kunnen losse aders eenvoudig en soldeervrij worden aangesloten. De geïntegreerde schroefvergrendeling (UNC #4-40) zorgt voor een stevige en trillingsbestendige verbinding met een passende VGA-stekker. Door het compacte ontwerp is het aansluitblok eenvoudig te integreren in behuizingen, besturingssystemen, testopstellingen en industriële toepassingen waar de beschikbare ruimte beperkt is. Technische gegevens Producttype: VGA (HD15) aansluitblok Connector: VGA (HD15) contactdoos, 15-polig, 2-rijig Connectorvergrendeling: UNC #4-40 Aansluittechniek: schroefklem met drukplaat Geschikte draaddikte: 18–26 AWG Benodigd gereedschap: platte schroevendraaier ≤ 2,5 mm Nominale stroom: 0,7 A per aansluiting Maximale bedrijfsspanning: 100 V tussen twee signalen Isolatieweerstand: ≥ 10 MΩ bij 300 V DC Bedrijfstemperatuur: -20 °C tot +105 °C Isolatie: EVA-isolatielaag aan de onderzijde Afmetingen: ca. 64 × 31 × 18 mm (L × B × H) Geschikt voor het aansluiten van VGA- en andere analoge signalen in industriële automatisering, besturingssystemen, visualisatie-oplossingen, meet- en testapparatuur, laboratoria, serviceomgevingen en prototype-opstellingen. Dankzij de schroefklemmen is een snelle, overzichtelijke en betrouwbare bekabeling mogelijk zonder te solderen.
