Kemo M079N Looplicht Bouwpakket 3 V/DC, 6 V/DC

Bol Partner

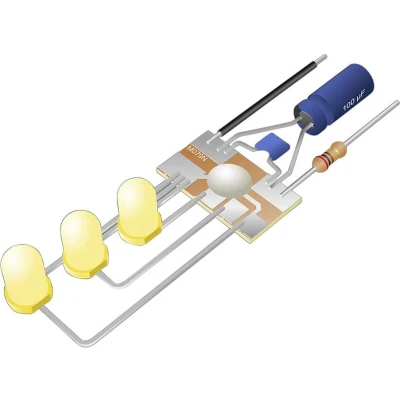

Kemo M079N Looplicht Uitvoering (module): Bouwpakket 3 V/DC, 6 V/DC Bij 3 V voedingsspanning kan slechts 1 LED per kanaal worden aangesloten. Bij 6 V voedingsspanning kunnen max. 2 LED's per kanaal worden aangesloten. Behalve de knipperelektronica worden nog 2 condensatoren en 2 weerstanden meegeleverd. Van de weerstanden wordt steeds één weerstand ingebouwd, afhankelijk van de bedrijfsspanning. De twee bijgevoegde condensatoren worden volgens tekening met de knipperelektronica verbonden (solderen). LED's worden niet meegeleverd. Alle in de handel verkrijgbare LED's (rood-groen-geel) kunnen worden aangesloten die een bedrijfsstroom van 10 - 20 mA hebben en een spanning tussen 1 - 2 V hebben. Speciale kleuren zoals blauw en wit hebben meestal een bedrijfsspanning van 2,5 - 3,5 V. Als deze moeten worden aangesloten, dan kunt u per uitgang steeds slechts 1 LED aansluiten en moet de knipperelektronica met 6 V worden gebruikt (3 V bedrijfsspanning is dan te laag). Features Highlights Looplicht bouwpakket 3-kanaals Inschakelduur per kanaal is 0,76 seconde Leveromvang Opmerking Let op: verkeerde polariteit van de bedrijfsspanning (plus en min verwisselen) of verkeerde voedingsspanning (te hoge spanning, aansluiting van wisselspanning) leidt tot onmiddellijke beschadiging van de M079N. In deze gevallen is garantie niet mogelijk. Nooit zonder de voorgeschreven voorschakelweerstand gebruiken (deze staat op de aansluitschema's vermeld)! Illustration similar.
