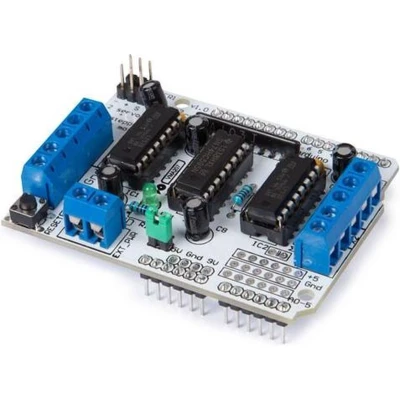

L293D MOTOR DRIVER SHIELD VOOR ARDUINO®

DiscountOffice

Basis productinformatie: Talen van de handleiding: Engels Primaire kleuren: Grijs Diepte van het product: 5.5 cm Hoogte van het product: 2 cm Breedte van het product: 6.8 cm Gewicht Product: 41 g Technische gegevens: Specificaties kits & modules: twee L293D motordriverchips vier H-bruggen 0,6 A per brug (1,2 A piek) thermische uitschakelbeveiliging interne terugslagbeveiligingsdiodes tot 4 bidirectionele gelijkstroommotoren tot 2 stappenmotoren weerstanden omlaag trekken om motoren uitgeschakeld te houden tijdens het opstarten afzonderlijke logische en motorvoedingsaansluitingen klemmenblokconnectoren voor motoren en voeding motorspanningen van 4,5 VDC tot 16 VDC 2 aansluitingen voor 5 V hobbyservo's Gebruikseigenschappen: Coderingsniveau: 3 Elektronica-vaardigheidsniveau: 2 Mechanische vaardigheden: 1 Soldeervaardigheidsniveau: geen

Bol Partner

Whadda motor driver shield voor ArduinoDit shield bevat twee L293D drivers en een 74HC595 schuifregister. Het schuifregister breidt drie pinnen van de Arduino uit tot acht pinnen om de richting van de motoren aan te sturen. De OE (output enable) van de L293D is rechtstreeks aangesloten op de PWM-uitgangen van de Arduino.Specificaties:Kleur: witGeslacht: unisexMateriaal: kunststofAfmetingen: 68 x 55 x 20 mm (L x B x H)Technische specificaties:Chips: 2 L293D-chipsBruggen: 4 H-bruggenStroom: 0.6 A per brug (1.2 A piekstroom)Thermische beveiliging: jaInterne kickback beschermingsdiodes: jaMotoren: max. 4 bidirectionele DC-motoren, max. 2 stappenmotorenAansluitingen: 2 voedingsaansluitingen voor aparte logic en motorGeschikt voor motoren: van 4.5 VDC - 16 VDCAansluitingen: 2 aansluitingen voor 5 V-servo's

Conrad

Dit motorshield bevat twee motordrivers en een 74hc595-schuifregister en strekt zich uit over pen 3 t/m 8 op de Arduino, waardoor richtingsbesturing voor de motoraandrijvingen mogelijk wordt....
