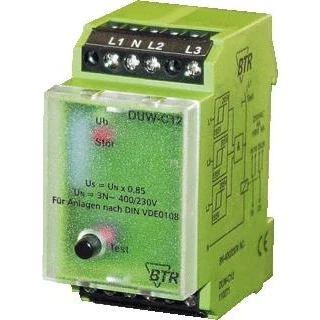

Metz connect btr relais duw c12 3x230v 110271

Dit Bewakingsrelais van Metz Connect is ontworpen voor onderspanningsbewaking in driefasennetwerken en is speciaal ontwikkeld voor noodverlichtingsinstallaties conform DIN VDE 0108. Het apparaat bewaakt elke fase tegen de nulleider met een vast ingestelde drempelwaarde en hysterese, en beschikt over een geïntegreerde testknop. Naast driefasige bewaking kan het ook worden gebruikt voor de bewaking van een enkele fase. Aansluitingen gebeuren via schroefklemmen. De werking omvat duidelijke statusindicatielichten en contactstatussen: bij aantrekking van het relais zijn de contacten 11-14 en 21-24 gesloten en de LED uit; bij storingsmelding zijn de contacten open en gaat de LED aan; bij het indrukken van de knop valt het relais terug en de LED gaat aan. Dit type relais heeft 2x wisselcontacten en een nominaal stuurspanning van 230V AC, zowel bij 50 Hz als bij 60 Hz.

Technische kenmerken

• Meetrelais voor onderspanningsbewaking
• Driefasewbewaking per fase tegen nulleider
• Vast ingestelde drempelwaarde en hysterese
• Geïntegreerde testknop
• Aansluiting met schroefklemmen
• 2x wisselcontacten (11-14, 21-24)
• Nominale spanning Us: 230V AC (50/60 Hz)
• Geschikt voor noodverlichtingsinstallaties (DIN VDE 0108)
