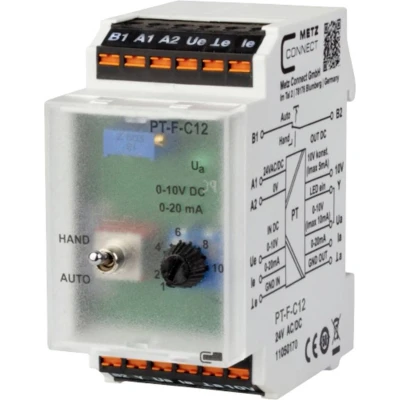

Metz Connect PT F C12 24 V AC/DC 11050170 Signaalomvormer 1 stuk(s)

Bol Partner

Metz Connect PT-F-C12 24 V AC/DC 11050170 Signaalomvormer 1 stuk(s) De potentiaalscheider/signaalomvormer dient voor de scheiding van analoge signalen in het bereik van 0 tot 10 V DC en 0 tot 20 mA DC of voor de signaalomzetting van 0 tot 10 V DC naar 0 tot 20 mA DC resp. 0 tot 20 mA DC naar 0 tot 10 V. DC. De ingangs-, resp. Uitgangssignalen en de voedingsspanning zijn potentiaalgescheiden. Op het apparaat kan naar keuze een ingangssignaal 0 tot 10 V of 0 tot 20 mA worden aangesloten. Functie potentiaalscheiding: Bij de PT-C12 wordt het ingangssignaal 0 tot 10 V proportioneel op het uitgangssignaal 0 tot 10 V afgestemd. De PTI-C12 compenseert het ingangssignaal 0 tot 20 mA proportioneel op het uitgangssignaal 0 tot 20 mA. Functie signaalomzetting met potentiaalscheiding: Bij een signaalomzetting van 0 tot 10 V naar 0 tot 20 mA resp. 0 tot 20 mA naar 0 tot 10 V kan het daarbij omgezette uitgangssignaal met geïntegreerde spindeltrimmer worden bijgesteld. Bovendien is een hand-noodbedieningsniveau met HAND-AUTO-schakelaar met terugmeldcontact geïntegreerd. Via de potentiometer aan de voorzijde kan in de schakelaarstand HANDMATIG het uitgangssignaal 0 tot 10 V resp. 0 tot 20 mA worden ingesteld. Op de klem 10 V is een constante uitgangsspanning van max. 10 V DC, 5 mA beschikbaar. De ingang Y dient voor de LED-weergave van de uitgangsspanning UA. De helderheid van de LED is daarbij afhankelijk van de hoogte van het uitgangssignaal (brug tussen UA en Y). Als alternatief kan een extern signaal op de ingang Y voor de LED-weergave van 0 tot 10 V DC worden geschakeld. Aansluiting met veerkrachtklemmen (push-in). De teksten voor dit artikel zijn automatisch vertaald. Features Interfacetechniek Interfacebaustein potentiaalscheider signaalomvormer spanningscompensatie Highlights Leveromvang

Conrad

De potentiaalscheider/signaalomvormer dient voor de scheiding van analoge signalen in het bereik van 0 tot 10 V DC en 0 tot 20 mA DC of voor de signaalomzetting van 0 tot 10 V DC naar 0 tot 20 mA DC...
