Oscilloscoop en Logic Analyzer Shield voor Raspberry Pi

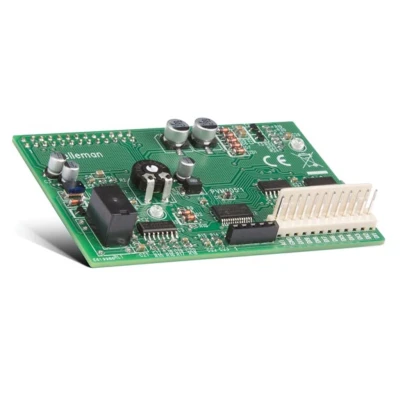

Heb je een Raspberry Pi? Dit innovatieve shield transformeert je Raspberry Pi in een digitale geheugenoscilloscoop en biedt een scala aan mogelijkheden voor de elektronica-enthousiasteling. Dit product is ideaal voor leerlingen, hobbyisten en professionals die digitale signalen willen meten en analyseren. Het shield is niet alleen veelzijdig, maar ook eenvoudig in gebruik dankzij de bijgeleverde broncode, wat het mogelijk maakt om je eigen applicaties te ontwikkelen.

Kenmerken van de Oscilloscoop

De oscilloscoop biedt alle standaardfunctionaliteiten die je van een professioneel apparaat mag verwachten. Met een maximale bemonsteringsfrequentie van 1 MS/s en een bandbreedte van 200 kHz is het apparaat in staat tot gedetailleerde metingen. De ingangsversterker heeft een invoerimpedantie van 100 kΩ en 20 pF, wat zorgt voor nauwkeurige signaalverwerking. De maximale ingangsspanning bedraagt 30 Vp, zowel voor AC als DC signalen. Dit biedt de gebruiker de mogelijkheid om een breed scala aan signalen te meten met diverse ingangsinstellingen.

- AD-resolutie: 8 bits

- Opnamelengte: 800 monsters

- Bedrijfsmodi: Run en Single

- Instelbaar triggerniveau in 254 stappen

- Tijdbasisbereik: 5 µs/divisie tot 200 ms/divisie in 15 stappen

- Ingangsgevoeligheidsbereik: 100 mV/divisie tot 5 V/divisie in 6 stappen

- Weergave van signaalmarkers voor tijd en spanning

Met de frequentieweergave via markeringen kun je eenvoudig de eigenschappen van de gemeten signalen visualiseren.

Features van de Logic Analyzer

Naast de oscilloscoopfunctionaliteit beschikken gebruikers ook over een 10-kanaals logic analyzer. Dit is een waardevol hulpmiddel voor het analyseren van digitale signalen in applicaties, systemen en protocollen. Met een maximale bemonsteringsfrequentie van 1 MS/s en een opnamelengte van 10x800 monsters, helpt deze analyzer om gedetailleerde analyses van digitale data te maken.

- Aantal kanalen: 10

- Maximale ingangsspanning: 5 VDC

Specificaties en Afmetingen

Het shield heeft een strakke groene kleur en een compact ontwerp met de afmetingen van 56 x 56 x 17 mm. Het product weegt slechts 46 g, waardoor het gemakkelijk te integreren is in diverse projecten. Dit maakt het perfect voor gebruik in educatieve omgevingen, prototyping en hobbyprojecten.

Met deze veelzijdige oscilloscoop en logic analyzer shield voor de Raspberry Pi haal je een krachtig en kosteneffectief meetinstrument in huis, dat je zal helpen bij het ontdekken en begrijpen van digitale signalen op een spannende en creatieve manier. Dit product is een onmisbaar hulpmiddel voor iedereen die zich bezighoudt met elektronica en het ontwikkelen van nieuwe ideeën.
