Schneider aardlekautomaat overstroombeveiliging acti9 icv40 1p n 20a c curve 6000a 30ma type a ip20 din rail wit a9dc3620

Remon Techniek

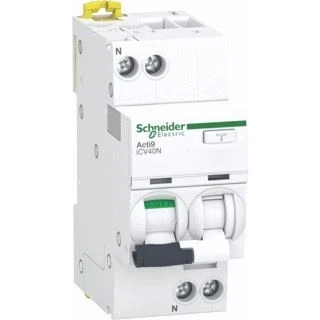

Aardlekautomaat EV – 1P+N – 20A – C-Karakteristiek – 6000A – 30mA – Type A – Acti9 iCV40N De Acti9 iCV40N is de ideale aardlekautomaat voor het beveiligen van uw EVlink Home Wallbox. Deze automaat is voorzien van een 1P+N aansluiting (1 beveiligde pool en een meeschakelende nul) en heeft een stroomsterkte van 20A. De aardlekautomaat is voorzien van een C-karakteristiek, waardoor hij perfect aansluit bij de vereisten van een elektrische laadpaal. De aardlekgevoeligheid bedraagt 30mA. Dit product neemt 2 modules van 18mm in op een DIN-rail in de groepenkast. De aardlekbeveiliging werkt onmiddellijk en kent geen tijdvertraging. De afschakelcapaciteit bedraagt 6000A bij 230VAC volgens de norm EN/IEC 61009-2-1. De aardlekbeveiligingsklasse is Type A, wat betekent dat hij onmiddellijk werkt om uw elektronische systemen te beschermen tegen kortsluiting, overbelasting, gevaarlijke elektrische schokken en brandgevaar. De automaat is gemakkelijk te installeren door een installateur en biedt u de zekerheid dat uw EVlink Home Wallbox optimaal beveiligd is. EVlink Home met ingebouwde DC-lekstroomdetectie Deze aardlekautomaat is niet voorzien van lekstroomdetectie, ook wel DC-lekstroom genoemd. DC-lekstroom kan voorkomen als je een elektrische auto oplaadt via een laadpunt bij je woning. Omdat de EVlink Home ingebouwde lekstroomdetectie heeft, is het niet noodzakelijk om de aardlekautomaat daarmee uit te rusten. Hierdoor volstaat de installatie met alleen een aardlekautomaat. Kies je een laadpunt zonder ingebouwde DC-lekstroombeveiliging, dan ben je genoodzaakt om een aardlekschakelaar type B in combinatie met een krachtgroep te installeren in de groepenkast. Compatibiliteit Deze aardlekautomaat kan worden toegepast in combinatie met alle 1-fase 16A laadstations van EVlink Home. EVH4S03N2 EVH4S03NC EVlink Home: Eenvoudig thuis je elektrische auto opladen De EVlink Home wallbox van Schneider Electric is perfect voor thuisgebruik. Je kiest voor de betrouwbare kwaliteit van Schneider Electric. Door de verschillende laadoplossingen is er altjd een laadpaal die past bij jouw behoeften. Met EVlink Home haal je kracht, snelheid en betrouwbaarheid in huis als het aankomt op het opladen van je elektrische auto. Het slanke en stijlvolle design maakt het gemakkelijk om bij elke keer opladen geld, tijd en energie te besparen. Kies aanvullend voor een dynamic load controller om piekstromen te beheren. Voordelen en eigenschappen Specifieke automaat biedt de beste beveiliging voor jouw EVlink Home Wallbox Beschermt tegen kortsluiting, overbelasting, gevaarlijke elektrische schokken en brandgevaar Te gebruiken met de 1-fase 16A laadstations van EVlink Home Voorzien van VisiTrip en VisiSafe voor een goede indicatie bij uitschakeling en veilig werken in de groepenkast C-karakteristiek sluit perfect aan bij de vereisten van een elektrische laadpaal EVlink wallboxen zijn voorzien van DC-lekstroomdetectie. Daardoor heb je minder componenten nodig in de groepenkast. Let op: Laat wijzigingen of onderhoud aan je groepenkast altijd door een gecertificeerde installateur uitvoeren!

Bengshop

Deze Acti9 iCV40N modulaire aardlekautomaat is een installatieautomaat die is voorzien van aardlekbeveiliging. Dit is een 1P+N aardlekautomaat met 1 beveiligde pool en een meeschakelende nul. Deze heeft een nominale stroom van 20A en een C afschakelkarakteristiek. De aardlekbeveiligingsklasse is type A met een aardlekgevoeligheid van 30mA. De aardlekbeveiliging werkt onmiddellijk en kent geen tijdvertraging. De Icn afschakelcapaciteit bedraagt 6000A bij 230VAC volgens de norm EN/IEC 61009-2-1. Deze aardlekautomaat beveiligt de stroomcircuits tegen kortsluiting overbelastingsstromen gevaarlijke elektrische schokken en brandgevaar. De 2 unieke VisiTrip indicatoren verkorten de zoektocht naar de afgeschakelde (getripte) automaat door deze duidelijk te markeren. De groene aanduiding van VisiSafe garandeert de fysieke opening van de contacten zodat het onderhoud stroomafwaarts kan worden uitgevoerd. Dit product voldoet aan de norm EN/IEC 61009-2-1 voor aardlekautomaten. Deze Schneider Electric aardlekautomaat heeft een elektrische levensduur tot 20000 cycli en een mechanische levensduur tot 20000 cycli. De Ue toegekende bedrijfsspanning is 230VAC. De Ui toegekende isolatiespanning is 400VAC. De Uimp toegekende stoothoudspanning is 4kV. De netwerkfrequentie is 50/60Hz. Het kan op een DIN-rail worden gemonteerd voor een modulaire installatie. De breedte van deze aardlekautomaat is 2 modules van 18mm. Dit product is uitgevoerd in de kleur wit (RAL9003). De afmetingen zijn 36mm (B) x 85mm (H) x 73mm (D). Het gewicht is 210g. Volgens de norm IEC 60529 is de beschermingsgraad IP20. De beschermingsgraad loopt op naar IP40 wanneer het is gemonteerd in een modulaire behuizing met isolatieklasse II. De bedrijfstemperatuur is tussen -25C en 60C. De opslagtemperatuur is tussen -40C en 85C.
