Schneider aardlekautomaat overstroombeveiliging acti9 icv40 3p n 20a c curve 6000a 30ma type a ip20 din rail wit a9dc3720

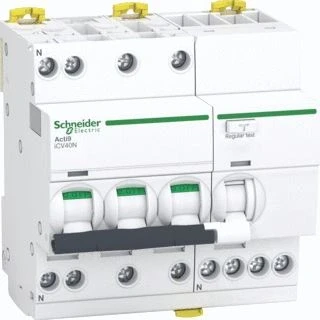

SCHNEIDER ELECTRIC ACTI9 ICV40N AARDLEKAUTOMAAT 3P+N 20A C-KARAKTERISTIEK 6000A 30MA TYPE A A9DC3720 Deze Acti9 iCV40N modulaire aardlekautomaat is een installatieautomaat die is voorzien van aardlekbeveiliging. Dit is een 3P+N aardlekautomaat met 3 beveiligde polen en een meeschakelende nul. Deze heeft een nominale stroom van 20A en een C afschakelkarakteristiek. De aardlekbeveiligingsklasse is type A met een aardlekgevoeligheid van 30mA. De aardlekbeveiliging werkt onmiddellijk en kent geen tijdvertraging. De Icn afschakelcapaciteit bedraagt 6000A bij 400VAC volgens de norm EN/IEC 61009-2-1. Deze aardlekautomaat beveiligt de stroomcircuits tegen kortsluiting, overbelastingsstromen, gevaarlijke elektrische schokken en brandgevaar. De 2 unieke VisiTrip indicatoren verkorten de zoektocht naar de afgeschakelde (getripte) automaat door deze duidelijk te markeren. De groene aanduiding van VisiSafe garandeert de fysieke opening van de contacten, zodat het onderhoud stroomafwaarts kan worden uitgevoerd. Dit product voldoet aan de norm EN/IEC 61009-2-1 voor aardlekautomaten. Deze Schneider Electric aardlekautomaat heeft een elektrische levensduur tot 20000 cycli en een mechanische levensduur tot 20000 cycli. De Ue toegekende bedrijfsspanning is 230VAC. De Ui toegekende isolatiespanning is 440VAC. De Uimp toegekende stoothoudspanning is 4kV. De netwerkfrequentie is 50/60Hz. Het kan op een DIN-rail worden gemonteerd voor een modulaire installatie. De breedte van deze aardlekautomaat is 5 modules van 18mm. Dit product is uitgevoerd in de kleur wit (RAL9003). De afmetingen zijn 90mm (B) x 93mm (H) x 73mm (D). Het gewicht is 500g. Volgens de norm IEC 60529 is de beschermingsgraad IP20. De beschermingsgraad loopt op naar IP40 wanneer het is gemonteerd in een modulaire behuizing met isolatieklasse II. De bedrijfstemperatuur is tussen -25C en 60C. De opslagtemperatuur is tussen -40C en 85C.

Aardlekautomaat 3P+N 20A B 30mA type A – Acti9 De Acti9 aardlekautomaat 3P+N 20A B 30mA type A is een compacte RCBO-module die overstroom-, kortsluit- en lekstroombeveiliging combineert in één toestel. Ontwikkeld voor driefasige installaties met nul en geschikt voor montage in DIN-rail groepenkasten. Belangrijkste eigenschappen * Uitvoering: 3P+N (3 beveiligde fasen + nul) * Nominale stroom: 20A * Uitschakelkarakteristiek: B * Aardlekgevoeligheid (IΔn): 30mA, type A * Nominale spanning: circa 380…415V AC * Kortsluit-afschakelvermogen: circa 6000A * Breedte: circa 90mm (≈10 modules van 9mm) * Afmetingen: circa 90×91×78mm (b×h×d)* * Montage: DIN-rail Voordelen * Combinatie van installatieautomaat en aardlekschakelaar in één toestel * Geschikt voor driefasige circuits met nul * Hoog afschakelvermogen voor betrouwbaarheid * Ruimte-efficiënt dankzij modulair ontwerp Toepassing * Beveiliging van 3-fase groepen in woningen en utiliteit * Ideaal voor combinaties van belasting en lekstroom-behoefte in één circuit * Geschikt voor uitbreidingen of vervangingen in Acti9-groepenkasten Gebruikstips * Test periodiek de werking via de testknop * Montage enkel spanningsloos en door een gecertificeerde installateur * Controleer na montage of de aansluiting correct is en de DIN-rail stevig bevestigd is
