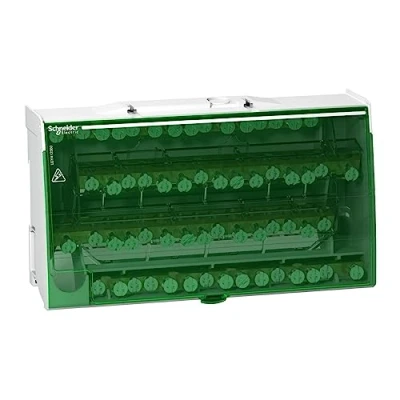

Schneider electric linegry aansluitklem 4 polig 125a 4x15 connectors lgy412560

SCHNEIDER ELECTRIC LINERGY DS VERDEELBLOK 4P 125A 4X15 AANSLUITINGEN DIN-RAIL BEVESTIGING LGY412560 Deze Linergy DS schroefverdeelblokken kunnen worden geïnstalleerd op een standaard Din-rail of op een montageplaat. Het is speciaal bestemd voor 4P-installaties. Het aantal polen is 4. De totale aansluitingscapaciteit is 60 gaten (4x15). De toegekende gebruiksstroom is 125A. De nominale grensstroompiek Ipk/60ms is 18kÃ, Ipk/6ms is 28kÃ. De Icw nominale korte-lijnweerstandstroom volgens IEC/EN 60947-7-1 is 4,2kA ms/1s. De breedte in stappen van 9mm is 20. De klemcapaciteit is 1x9mm diameter, 3x8,5mm diameter, 4x6,5mm diameter. De Ui nominale isolatiespanning is 500VAC. De Uimp nominale stoothoudspanning is 8kV. De door Ue nominale bedrijfspanning is 230VAC (Ph/N), 440VAC (Ph/Ph). De werkfrequentie is 50Hz of 60Hz. De vervuilingsgraad is 3. De overspanningscategorie is III. Volgens de IEC/EN 60947-1 norm is de diëlektrische weerstand 2500VAC. De dwarsdoorsnede van de kern is 35mm2. De afmetingen zijn (H) 100mm x (B) 162mm x (D) 50,5mm. Het gewicht is 559g. De bedrijfstemperatuur is -25C tot + 55C. Het voldoet aan de IEC/EN 60947-7-1 en IEC/EN 61439-1 2 normen.

Aantal polen: 4P Verdelerblokuitgangen 4 x 15 gaten Nominale isolatie spanning: 500 V AC Nominale stroom: 125 A bij 40 °C
