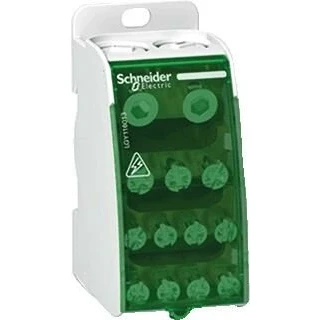

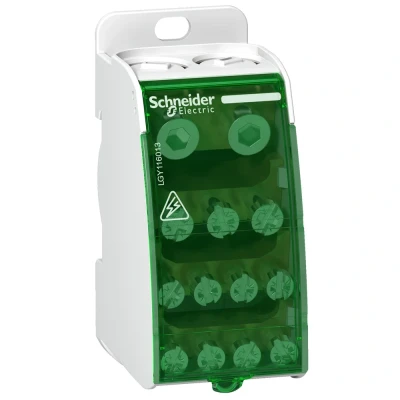

Schneider electric linergy aansluitklem 1 polig 160a 13 connectors lgy116013

SCHNEIDER ELECTRIC LINERGY DS VERDEELBLOK 1P 160A 13 AANSLUITINGEN LGY116013 Deze Linergy DS schroefverdeelblokken kunnen worden geïnstalleerd op een standaard DIN-rail of op een montageplaat. Het is speciaal bestemd voor 4P-installaties. Het aantal polen is 4. De totale aansluitingscapaciteit is 13 gaten. De toegekende gebruiksstroom is 125A. De nominale grensstroompiek Ipk/60ms is 18kà en Ipk/6ms is 26kÃ. De Icw nominale korte-lijnweerstandstroom volgens IEC/EN 60947-7-1 is 4,2kA ms/1s. De breedte in stappen van 9mm is 14. De klemcapaciteit is 1x9mm diameter, 7x7,5mm diameter, 4x6,5mm diameter. De Ui nominale isolatiespanning is 500VAC. De Uimp nominale stoothoudspanning is 8kV. De door Ue nominale bedrijfspanning is 230VAC (Ph/N), 440VAC (Ph/Ph). De werkfrequentie is 50Hz of 60Hz. De vervuilingsgraad is 3. De overspanningscategorie is III. Volgens de IEC/EN 60947-1 norm is de diëlektrische weerstand 2500VAC. De dwarsdoorsnede van de kern is 35mm2. De afmetingen zijn (H) 100mm x (B) 126mm x (D) 50,5mm. Het gewicht is 390g. De bedrijfstemperatuur is -25C tot + 55C. Het voldoet aan de IEC/EN 60947-7-1 en IEC/EN 61439-1 2 normen.

Linergy DS schroef verdeelblok ontworpen voor 4P-installaties, monteerbaar op standaard DIN-rail of montageplaat. Beschikt over 13 aansluitpunten met een nominale stroomcapaciteit van 160A. Compatibel met verschillende kabeldiameters (9mm, 7.5mm, 6.5mm). Werkt bij 230VAC (Ph/N) of 440VAC (Ph/Ph), met een isolatiespanning van 500VAC en een impuls spanning van 8kV. Afmetingen: 100mm x 126mm x 50.5mm.
