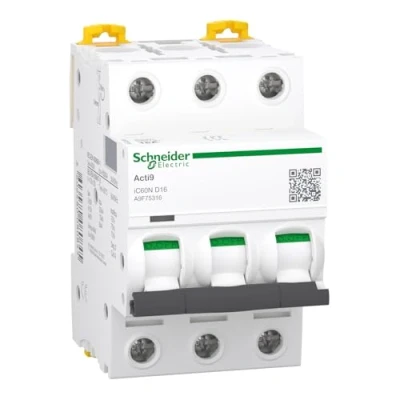

Schneider Electric Installatieautomaat A9F75316 3P 16A D-karakteristiek

De Acti9 iC60N 3P installatieautomaat is een laagspannings beveiligingscomponent voor stroomcircuits. Het toestel beschikt over drie gepolariseerde polen en biedt bescherming tegen kortsluiting en overbelasting bij een nominale stroom van 16 A met een D- afschakelkarakteristiek. De afschakelcapaciteit bedraagt volgens de relevante normen maximaal 6 kA bij 400 VAC en 20 kA bij 220–240 VAC, en voldoet aan EN/IEC 60898-1 evenals EN/IEC 60947-2. Kenmerkend zijn de VisiTrip-indicator voor snelle identificatie van getripte automaten en de VisiSafe groene aanduiding die de fysieke opening van contacten garandeert voor onderhoudswerkzaamheden. Het snelle afschakelmechanisme verlengt de levensduur van het onderdeel. De installatieautomaat heeft een elektrische levensduur tot circa 10.000 cycli en een mechanische levensduur tot circa 20.000 cycli, met isolatiespanning Ui van 500 VAC en een overspanningscategorie IV. Hij is geschikt voor montage op DIN-rail en heeft een breedte van 3×18 mm (1 module). De vervuilingsgraad is 3 en de beschermingsgraad bedraagt IP20 (IP40 in modulair isolatie-omgevingshuis). De bedrijfstemperatuur ligt tussen -35°C en 70°C, met opslagmogelijkheden van -40°C tot 85°C. Het apparaat is geproduceerd in Frankrijk en combineert eenvoudige installatie met betrouwbare circuitbeveiliging volgens internationale normen. De behuizing is wit van kleur (RAL9003) en de afmetingen bedragen 54 mm breed, 85 mm hoog en 78,5 mm diep.

Belangrijkste kenmerken

• Driepolige installatieautomaat
• Nominale stroom 16 A
• D-afschakelkarakteristiek
• VisiTrip- en VisiSafe-indicatoren
• Schok- en onderhoudsvriendelijk design

Technische specificaties

• Afschakelcapaciteit: 6 kA (400 VAC); 20 kA (220–240 VAC)
• Ui = 500 VAC
• Overspanningscategorie IV
• Montage op DIN-rail; 3 modules van 18 mm
• Beschermingsgraad IP20 (IP40 in modulair huis)
• Bedrijfstemperatuur -35°C tot 70°C
