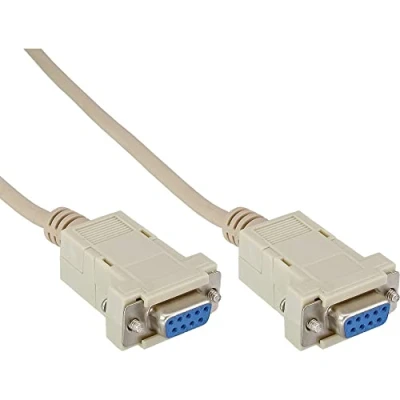

Seriële RS232 null modemkabel 9 pins SUB D (v) 10 meter

Gebruik deze seriële RS232 null modemkabel met 9-pins SUB-D (v) aansluitingen voor een betrouwbare datatransmissie tussen twee computers of apparaten die gebruik maken van RS-232 poorten. Deze kabel is speciaal ontworpen om een nullmodem (cross) verbinding te maken, waardoor directe communicatie tussen twee hosts mogelijk wordt zonder dat er een host-apparaatverhouding nodig is.

Kenmerken van de SUB-D connectoren

SUB-D connectoren, die ook wel bekend staan als D-Sub of D-Subminiatuur, zijn veelgebruikte stekkerverbindingen in de computertechnologie. De naam "miniatuur" is historisch en weerspiegelt een tijd waarin deze aansluitingen als klein werden beschouwd. Tegenwoordig geldt dit echter niet meer, aangezien de connectoren zichzelf als vrij groot presenteren.

SUB-D connectoren zijn genummerd op basis van het aantal pinnen, beginnend met de letter 'D'. Er zijn verschillende versies beschikbaar, waaronder:

- 9 pinnen (=E)

- 15 pinnen (=A)

- 25 pinnen (=B)

- 37 pinnen (=C)

- 50 pinnen (=D)

Na het pin-aantal volgt een 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk). Bij voorbeeld, een DB25M is een mannelijke 25-pins SUB-D connector, terwijl DA15M een 15-pins variant is.

Werking van de RS-232 Nullmodem Kabel

De RS-232 nullmodem kabel is ontworpen met een specifieke pinout om directe communicatie mogelijk te maken. Dit houdt in dat de bedrading van de kabel zo is aangelegd dat belangrijke signalen van verschillende pinnen op de aansluitingen met elkaar zijn verbonden. Voor de nulmodem kabel zijn de pinnen als volgt aangesloten:

- 1 en 6 (DTR > DCD + DSR)

- 2 en 3 (Rx < Tx)

- 3 en 2 (Tx > Rx)

- 4 en 1 + 6 (DCD + DSR < DTR)

- 5 en 5 (Signal ground)

- 7 en 8 (RTS > CTS)

- 8 en 7 (CTS < RTS)

Deze opzet maakt het mogelijk dat twee computers of apparaten direct met elkaar kunnen communiceren zonder dat een van de twee als host hoeft te functioneren.

USB naar Serieel Conversie

In gevallen waar het systeem geen seriële poort heeft, is het mogelijk om een USB-poort om te zetten naar een seriële poort via een USB naar seriëel converter. Dit biedt een praktische oplossing voor moderne systemen die nog steeds gebruik willen maken van seriële communicatie.

Met het gebruik van deze 9-polige RS232 null modemkabel bent u verzekerd van een betrouwbare en efficiënte verbinding tussen uw apparaten. Perfect voor uiteenlopende toepassingen in de computertechnologie en andere RS-232 compatibele apparaten.
