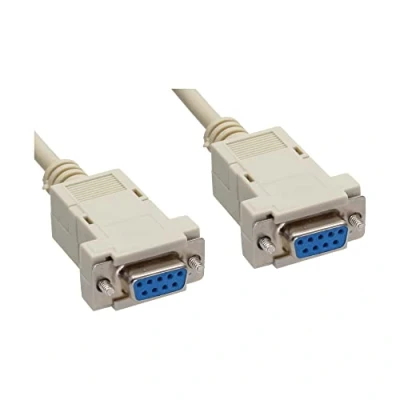

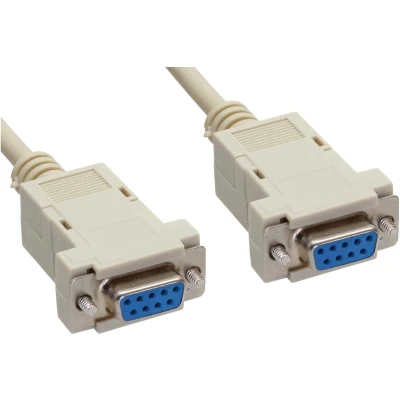

Seriële RS232 null modemkabel 9 pins SUB D (v) 3 meter

Deze 9-polige RS-232 null modemkabel met vrouwelijke SUB-D connectoren biedt een betrouwbare manier om een nullmodem (cross) verbinding te maken tussen twee hosts of apparaten met RS-232 poorten. De kabel is ontworpen voor directe communicatie tussen twee computers of apparaten, waardoor geldt dat er geen aparte host of device nodig is. Dit maakt de kabel uitermate geschikt voor diverse toepassingen waarbij directe gegevensuitwisseling tussen gelijke apparaten vereist is.

SUB-D Connectoren

De SUB-D connectoren, ook wel bekend als D-Sub of D-Subminiatuur, zijn gangbare stekkerverbindingen die vaak in computers en andere elektronica worden gebruikt. Ondanks dat de term 'miniatuur' ooit van toepassing was, zijn deze connectoren tegenwoordig vrij groot. SUB-D connectoren zijn verkrijgbaar in verschillende configuraties: 9-pins (E), 15-pins (A), 25-pins (B), 37-pins (C) en 50-pins (D). Elke connector heeft een specifieke nummering met een aanduiding van 'M' voor male (mannelijk) of 'F' voor female (vrouwelijk), wat de aansluitingstype aangeeft.

Nullmodem Kabel met Gedeeltelijke Handshaking

De nullmodem kabel is speciaal ontworpen om de aders zo aan te sluiten dat apparaten direct met elkaar kunnen communiceren. Dit houdt in dat de pinnen 2 en 3 zijn verbonden bij beide connectoren. Met deze configuratie laat de kabel twee apparaten toe om gegevens uit te wisselen zonder dat een van beide als host hoeft te fungeren. De kabel ondersteunt voldoende handshaking en flow control, waardoor deze bijzonder geschikt is voor toepassingen met DTE/DCE compatibele hardware op hoge snelheid.

Technische Specificaties

De pinout (pin toewijzing) van de null modem RS-232 kabel is als volgt:

- Pin 1 tot 5 (boven van links naar rechts):

- 1: 7+8 = RTS2 > CTS2 + DCD1

- 2: 3 = Rx > Tx

- 3: 2 = Tx > Rx

- 4: 6 = DTR > DSR

- 5: 5 = Signal ground

- Pin 6 tot 9 (onder van links naar rechts):

- 6: 4 = DSR < DTR

- 7+8: 1 = RTS1 > CTS1 + DCD2

- 9: -

De kabel is vervaardigd met vertind koper, heeft een AWG van 28, en een diameter van 5,4 mm. Verder voldoet deze kabel aan de RoHS-normen en is beschikbaar in een beige of ivoren kleur. Met een lengte van 3 meter is deze kabel bijzonder handig voor toepassingen waar extra lengte vereist is. De stevige geklikte plastic connectoren met schroeven zorgen voor een veilige en betrouwbare verbinding.
