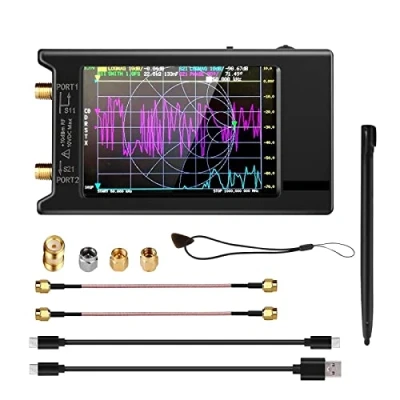

Spectrumanalysator, Updated10k 1.5GHz VNA H4 4inch Vector Netwerk Analyzer HF VHF UHF Antenne V4.3 Met SD Card Slot,Precisiemeting

Deze VNA is een doe-het-zelfproduct dat perfecte vectornetwerkmeetmogelijkheden biedt, klein en in de hand, stand-alone met 4-inch LCD-scherm, draagbaar met 1950 mAh batterijvoeding of USB-voeding. Het verbeterde frequentiealgoritme kan de oneven harmonische uitbreiding van si5351 gebruiken om de meetfrequentie tot 1,5 GHz te ondersteunen. Het frequentiebereik van 50K-300MHz van de directe uitvoer van de si5351 biedt meer dan 70dB dynamiek, de uitgebreide 300M-900MHz-band biedt meer dan 60dB dynamiek en de 900M-1,5GHz-band is beter dan 40dB dynamiek. De standaard hoofdfunctie van de firmware wordt gebruikt voor het meten van antenneprestaties. De TX/RX-methode kan de volledige S11- en S21-parameters meten. Als u S12 en S22 nodig hebt, moet u de bedrading van de transceiverpoort handmatig vervangen Met behulp van pc-software VNASaver kan het verbinding maken met een VNA en de gegevens extraheren voor weergave op een computer en voor opslag in Touchstone-bestanden. We kunnen Touchstone-bestanden (snp) voor verschillende radio-ontwerp- en simulatiesoftware exporteren via pc-software Het metalen schild is ontworpen om externe interferentie te verminderen en de meetnauwkeurigheid te verbeteren.
