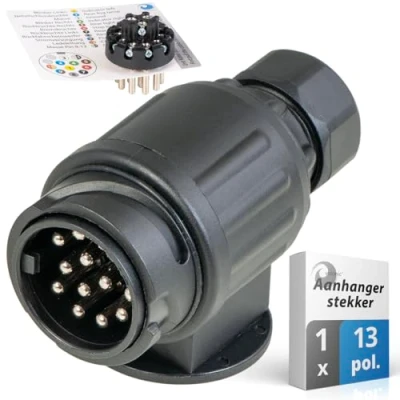

valonic aanhangerstekker 13 polig, zwart incl. aansluitsjabloon polige

SHABLONE: De richtingaanwijzer van de auto is geactiveerd, maar het remlicht van de autoaanhanger brandt? De bijgeleverde bedradingsmal vereenvoudigt de bedrading van de kabelboom van de aanhanger enorm. Dit vermindert het risico op bedradingsfouten aanzienlijk. HOGE KWALITEIT: Betrouwbaar en duurzaam dankzij gegalvaniseerde koperen contacten SPECIFICATIES: De 13-polige aanhangerstekker meet 9,7 x 5,8 x 4,8 cm en weegt 138 gram. Geschikt voor 12V of 24V bedrading. VOORBEREIDING: 1. Schroef het dunnere uiteinde van de stekker los. 2. Schroef het dunnere uiteinde van de stekker los. 2. Schroef het middelste deel van de stekker los. 3. Verwijder de stekker uit de behuizing. 4. Nu zijn er 6 afzonderlijke delen in de volgende volgorde (van links naar rechts): Eindstuk met logo, component met contactpennen, schroefverbinding, afdichtring, trekontlasting, eindmoer. TOEPASSING: 1. Trek door de kabelboom in deze volgorde: 1. Moer, trekontlasting, dichting en schroefverbinding. 2. Plaats het onderdeel met de contactpennen in de sjabloon, zodat u de schroeven en de afdruk van de sjabloon kunt zien. 3. Steek alle kabels in de respectieve schroefaansluitingen van de connector volgens de sjabloon-etikettering en schroef vast. Verwijder het sjabloon en steek het onderdeel met de contactpennen in het eindstuk (neus tegen neus). Monteer alle onderdelen.
