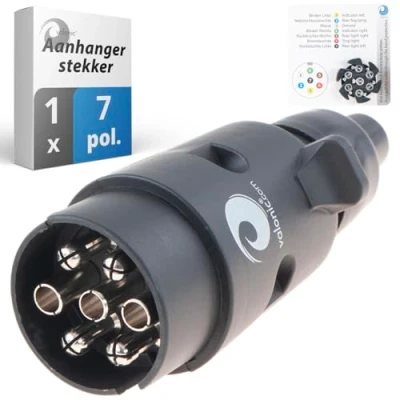

valonic aanhangerstekker 7 polig, zwart incl. aansluitsjabloon polige

TEMPLATE: De richtingaanwijzer van de auto is geactiveerd, maar het remlicht van de autoaanhanger brandt? Het bijgeleverde bedradingssjabloon vereenvoudigt de bedrading van de kabelboom van de aanhangwagen enorm. Hierdoor wordt de kans op bedradingsfouten aanzienlijk verkleind. HOGE KWALITEIT: Betrouwbaar en duurzaam dankzij gegalvaniseerde koperen contacten SPECIFICATIES: De 7-polige connector voor de trekhaak meet 10 x 5,8 x 4 cm en weegt 63 gram. Geschikt voor 12V of 24V bedrading. INSTRUCTIE-1: Verwijder het rubberen kapje van het dunne uiteinde van de stekker. 2. Schroef de twee schroeven aan het dikkere uiteinde los. 3. Open de behuizing. 4. Verwijder het contact. 5. Bevestig (optionele) adereindhulzen (niet meegeleverd) aan de bedradingsbundel. 6. 6. trek de bedradingsbundel in deze volgorde door: Rubber afdekking, trekontlasting 7 Steek de contacthouder met contactpennen in de sjabloon zodat de schroeven en de afdruk van de sjabloon zichtbaar zijn. INSTRUCTIE-2: 8. zorg ervoor dat de "neus" van de contactstekker op de markering van de sjabloon ligt 9. breng alle kabels aan volgens de markering van de sjabloon en draai ze vast. 10. verwijder het onderdeel en steek het met de contactpennen in de behuizing. Verwijder de sjabloon en steek het onderdeel met de contactpennen in de behuizing. 11. Draai de schroeven van de trekontlasting vast. 12. Monteer de behuizing. 13. Schuif de rubberen kap op het uiteinde.
