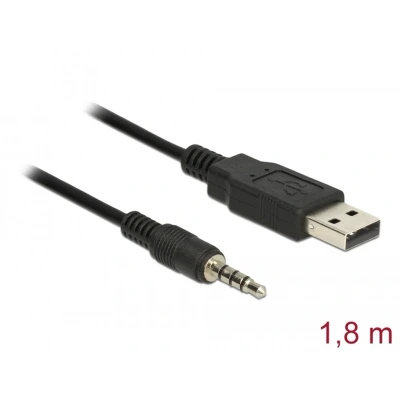

Delock kabel USB TTL stekker > 3.5 mm 4 pin jack 1.8 m (3.3 V)

Bol Partner

Deze USB 2.0 tot TTL-converter van Delock kan direct worden aangesloten op GPIO-connectoren of UART-interfaces. De converter is geschikt voor gebruik op computers, controllers, FPGA's, MCU's en in circuitelektronica, enz. Specificaties: - Connectoren: 1 x USB 2.0 Type-A mannelijk 1 x TTL 3,3 V 3,5 mm Stereo Jack Male - Pin Toewijzing: 1. TXD 2. RXD 3. GND 4. VCC - CHIPSET: FTDI FT232RL - KABELMETER: 28 AWG - Compatibel met UHCI / OHCI / EHCI Controller - Data-overdrachtssnelheid tot 3 Mbps - Databits: 7 of 8 - Stop Bits: 1 of 2 - Pariteit: Geen, Space, Odd, Mark - Flow Control: No, Software xon / xoff - FIFO: 128 BYTE - RX 256 byte - TX - Kabellengte incl. Connectoren: Ca. 1,8 m - Werktemperatuur: -20 °C ~ 80 °C Systeemvereisten: - Linux-kernel 2.6 of hoger - Mac OS 10.5 of hoger - Windows CE 4.2/5.0/6.0, Windows XP/XP-64/Vista/Vista-64/7/7-64/8.1/8.1-64/10/10-64/11 - PC of laptop met een vrije USB Type-A-poort Pakketinhoud: - Converter - USB 2.0 Serial TTL - Driver Cd - Gebruikershandleiding Verpakkingsinhoud: Winkelbox Deze USB 2.0 tot TTL-converter van Delock is een handige tool voor diverse toepassingen en is compatibel met verschillende besturingssystemen. Met een eenvoudige installatie en gebruiksvriendelijke interface is dit een must-have voor elektronicaprofessionals en hobbyisten.

Onlinekabelshop.nl

Description This USB 2.0 to TTL converter by Delock can be connected directly to GPIO (General purpose input / output) connectors or UART (Universal Asynchronous Receiver / Transmitter) interfaces. The converter is suitable for applications on single-board computers, controllers, FPGAs, MCUs and in circuit electronics etc. Specification• Connectors: 1 x USB 2.0 Type-A male>1 x TTL 3.3 V 3.5 mm stereo jack male• Pin assignment: 1. TXD 2. RXD 3. GND 4. VCC• Chipset: FTDI FT232RL• Cable gauge: 28 AWG• Compatible to UHCI / OHCI / EHCI controller• Data transfer rate up to 3 Mbps• Databits: 7 or 8• Stop bits: 1 or 2• Parity: none, space, even, odd, mark• Flow control: none, hardware RTS / CTS, software XON / XOFF• FIFO: 128 Byte - RX 256 Byte - TX• Cable length incl. connectors: ca. 1.8 m• Operating temperature: -20 °C ~ 80 °C System requirements • Linux Kernel 2.6 or above• Mac OS 10.5 or above• Windows CE 4.2/5.0/6.0• Windows XP/XP-64/Vista/Vista-64/7/7-64/8.1/8.1-64/10/10-64/11• PC or laptop with a free USB Type-A port Package content • Converter USB 2.0 serial TTL• Driver CD• User manual

Allekabels

Deze USB TTL-kabel van Delock is vanwege zijn grote temperatuurbereik bijzonder geschikt voor industriële toepassingen. Hij kan bijvoorbeeld worden gebruikt bij de aansluiting van niveauomzetters, GPS-modules, interfacecontrollers, microcontrollers etc. ? Aansluitingen: USB 2.0 type A TTL stekker > 3,5 mm 4-polige klinkensteker ? Pinbelegung: 1. GND 2. TXD 3. RXD 4. VCC ? Chipsatz: FTDI 232RL ? Draaddikte: 28 AWG ? Temperatuurbereik: -20C tot +80C ? Stroomverbruik (nullast): 70 µA ? Converter: 5 V / 15 mA (VCC, GND) ? Compatibel met UHCI / OHCI / EHCI controller ? VTTL 3,3 V (data) / 4 mA of HighLevel 12 mA ? Datatransfer 300 baud - 3 megabaud ? Gegevensbits: 7 of 8 ? Stopbits: 1 of 2 ? Pariteit: Geen, Spatie, Even, Oneven, Mark ? Flow control: Software XON / XOFF of hardware RTS / CTS ? FIFO: 128 byte ? RX 256 byte ? TX ? Kabellengte: ca. 1,80 m ? Windows CE 4.2, 5.0, 6.0/Windows Mobile 2003/ XP/XP 64/Vista/Vista 64/7/7 64, Mac OS 10.5 en 10.6, Linux Kernel 2.6 ? PC of notebook met een vrije USB type A poort ? USB TTL kabel ? Driver CD ? Handleiding Cable USB
