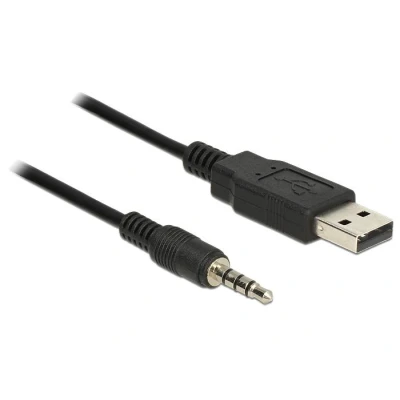

Delock kabel USB TTL stekker > 3.5 mm 4 pin jack 1.8 m (5 V)

Bol Partner

Deze USB 2.0 tot TTL-converter van Delock kan direct worden aangesloten op GPIO-connectoren of UART-interfaces. De converter is geschikt voor gebruik op computers, controllers, FPGA's, MCU's en in circuitelektronica, enz. Specificaties: - Connectoren: 1 x USB 2.0 Type-A mannelijk 1 x TTL 5 V 3,5 mm Stereo Jack Malepin - Opdrachten: 1. TXD 2. RXD 3. GND 4. VCC - CHIPSET: FTDI FT232RL - KABELMETER: 28 AWG - Compatibel met UHCI / OHCI / EHCI Controller - Data-overdrachtssnelheid tot 3 Mbps - Databits: 7 of 8 - Stopbits: 1 of 2 - Pariteit: Geen, Space, Odd, Mark - Flow Control: No - FIFO: 128 BYTE - RX, 256 byte - TX - Kabellengte incl. connectoren: ca. 1,8 m - Bedrijfstemperatuur: -20 °C ~ 80 °C Systeemvereisten: - Linux-kernel 2.6 of hoger - Mac OS 10.5 of hoger - Windows CE 4.2/5.0/6.0, Windows XP/XP-64/Vista/Vista-64/7/7-64/8.1/8.1-64/10/10-64/11 - PC of laptop met een vrije USB Type-A-poort Pakketinhoud: - Converter - USB 2.0 Serial TTL - Driver CD - Gebruikershandleiding Verpakkingsinhoud: Winkelverpakking Met deze USB 2.0 tot TTL-converter van Delock kunt u gemakkelijk verbinding maken met verschillende apparaten en systemen. De converter biedt een snelle en betrouwbare data-overdracht en is compatibel met verschillende besturingssystemen. Bestel nu en profiteer van de vele mogelijkheden die deze converter biedt.

Onlinekabelshop.nl

Description This USB 2.0 to TTL converter by Delock can be connected directly to GPIO (General purpose input / output) connectors or UART (Universal Asynchronous Receiver / Transmitter) interfaces. The converter is suitable for applications on single-board computers, controllers, FPGAs, MCUs and in circuit electronics etc. Specification• Connectors: 1 x USB 2.0 Type-A male>1 x TTL 5 V 3.5 mm stereo jack male• Pin assignment: 1. TXD 2. RXD 3. GND 4. VCC• Chipset: FTDI FT232RL• Cable gauge: 28 AWG• Compatible to UHCI / OHCI / EHCI controller• Data transfer rate up to 3 Mbps• Databits: 7 or 8• Stop bits: 1 or 2• Parity: none, space, even, odd, mark• Flow control: none, hardware RTS / CTS, software XON / XOFF• FIFO: 128 Byte - RX 256 Byte - TX• Cable length incl. connectors: ca. 1.8 m• Operating temperature: -20 °C ~ 80 °C System requirements • Linux Kernel 2.6 or above• Mac OS 10.5 or above• Windows CE 4.2/5.0/6.0• Windows XP/XP-64/Vista/Vista-64/7/7-64/8.1/8.1-64/10/10-64/11• PC or laptop with a free USB Type-A port Package content • Converter USB 2.0 serial TTL• Driver CD• User manual

Allekabels

Deze USB TTL-kabel van Delock is vanwege zijn grote temperatuurbereik bijzonder geschikt voor industriële toepassingen. Hij kan bijvoorbeeld worden gebruikt bij de aansluiting van niveauomzetters, GPS-modules, interfacecontrollers, microcontrollers etc. ? Aansluitingen: USB 2.0 type A TTL stekker > 3,5 mm 4-polige klinkstekker ? Pinbezetting: 1. GND 2. TXD 3. RXD 4. VCC ? Chipset: FTDI 232RL ? Draaddikte: 28 AWG ? Temperatuurbereik: -20C tot +80C ? Stroomverbruik (nullast): 70 µA ? Converter: 5 V / 15 mA (VCC, GND) ? Compatibel met UHCI / OHCI / EHCI controller ? TTL 5 V (data) / 4 mA of HighLevel 12 mA ? Datatransfer 300 baud - 3 megabaud ? Databits: 7 of 8 ? Stopbits: 1 of 2 ? Pariteit: Geen, Spatie, Even, Oneven, Mark ? Flow control: Software XON / XOFF of hardware RTS / CTS ? FIFO: 128 bytes ? RX 256 bytes ? TX ? Kabellengte: ca. 1,80 m ? Windows CE 4.2, 5.0, 6.0/Windows Mobile 2003/ XP/XP 64/Vista/Vista 64/7/7 64, Mac OS 10.5 en 10.6, Linux Kernel 2.6 ? PC of notebook met een vrije USB type A poort ? USB TTL kabel ? Driver CD ? Handleiding Cable USB
